【装置概要】
【装置のしくみ】
「漁師結び」という結び方と、連続して結ぶための「ノズル」を組合せて構成しています。このノズルに必要針数だけ漁師結びを連続して掛けていきます。その上で、一本ずつエダスをノズルに入れては結び目を引き上げて締め込んでいきます。これを繰り返していくだけです。
【快速・快適・リラックス】
とても快速で快適にストレスなく自作出来ます。作り方も簡単でテレビを見ながらでも作業出来ます。作業を一旦途中で止められることも出来て使い勝手が良いです。ストレスなく楽に正確に作られていきます。
下のムービーは依頼者（ｋｉｓｕｃｈｉｋｕさん）の作業状況です。 めちゃくちゃ早いです。(作り甲斐がありました)
下のムービーは依頼者（ｋｉｓｕｃｈｉｋｕさん）の作業状況です。 めちゃくちゃ早いです。(作り甲斐がありました)
【作業スピード比較】

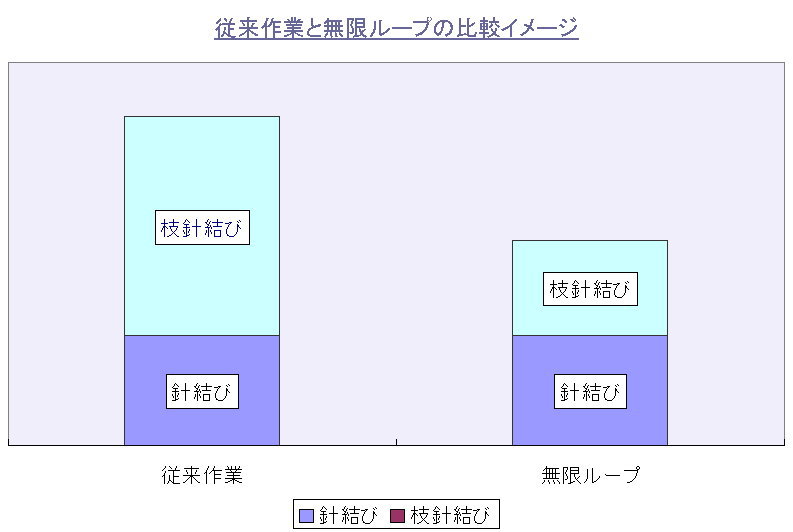

下記グラフは、作業スピードの従来比較です。
・・・とは言っても、既に工夫をしている人もいますので何とも言えません。
イメージだけで言えば「エダス結び」は２～３倍程度早く、全作業比較では１.５～１.８倍程度早いようです。
（５本針でも同様）
さらに、疲れずに仕掛け作りが進むことだが魅力と思います。
さらに、疲れずに仕掛け作りが進むことだが魅力と思います。
【漁師結びを採用した設計思想】
この「漁師結び」はラインの途中でエダスを結べるという自作には画期的な結び方です。よくこんな結び方があったものです。
この漁師結びを採用した設計思想で作られています。
この結び方は抜けないのか？と不安に思うかもですが尺キスどころかセイゴが掛かっても簡単には抜けないようです。
喰わせサビキなど、青物などの大型魚でははハーフヒッチでさらに編み込みするそうです。カスタム万能タイプでは編み込みするためのラインを結び目から残すためにノズルの貫通長さ１２ｃｍを確保しています。
喰わせサビキなど、青物などの大型魚でははハーフヒッチでさらに編み込みするそうです。カスタム万能タイプでは編み込みするためのラインを結び目から残すためにノズルの貫通長さ１２ｃｍを確保しています。

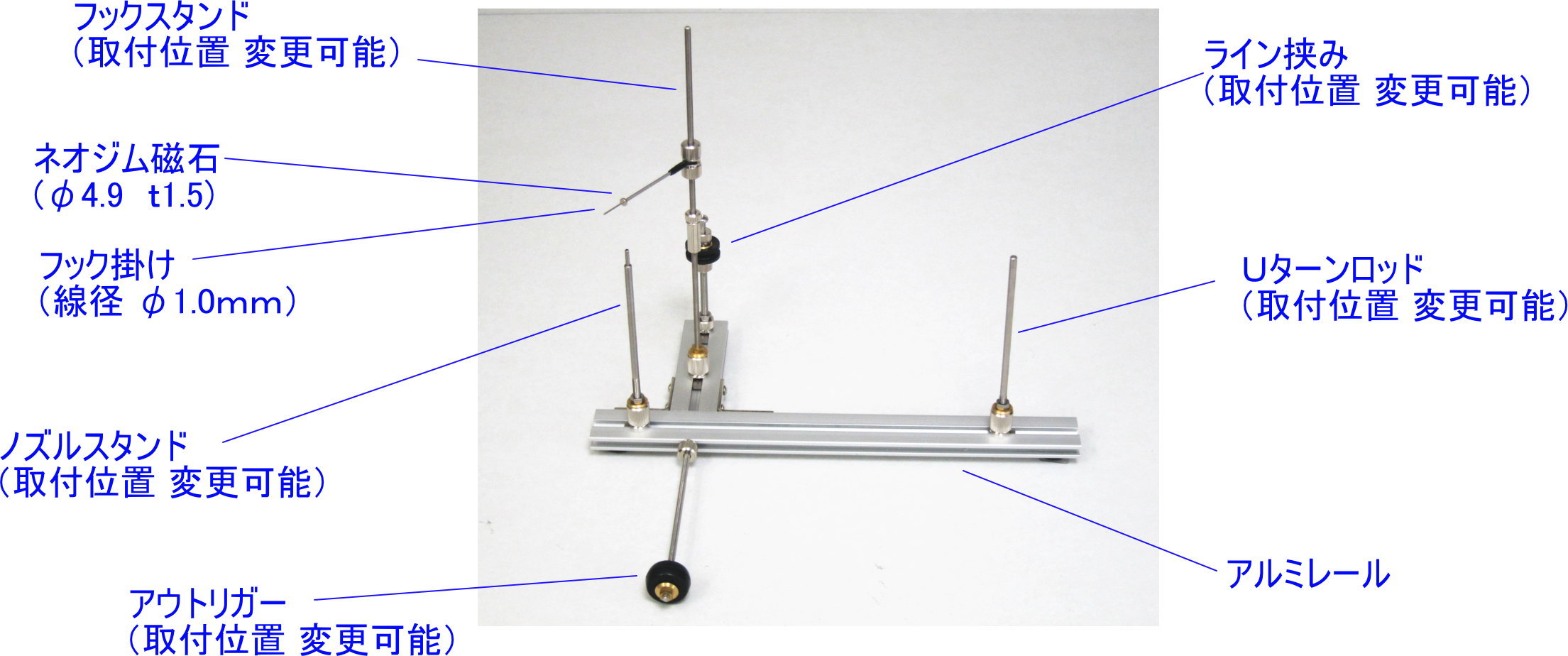

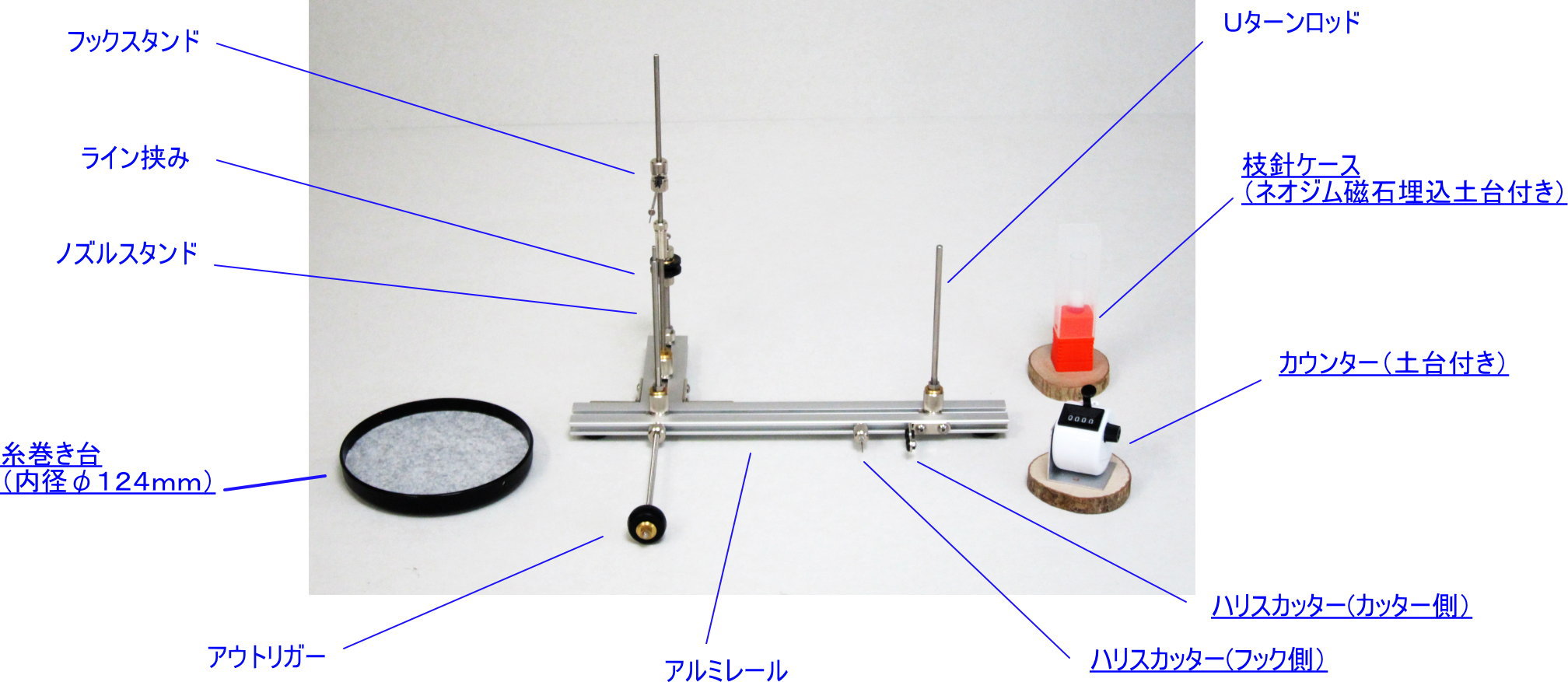

【カスタム万能タイプ(本体装置構成)】

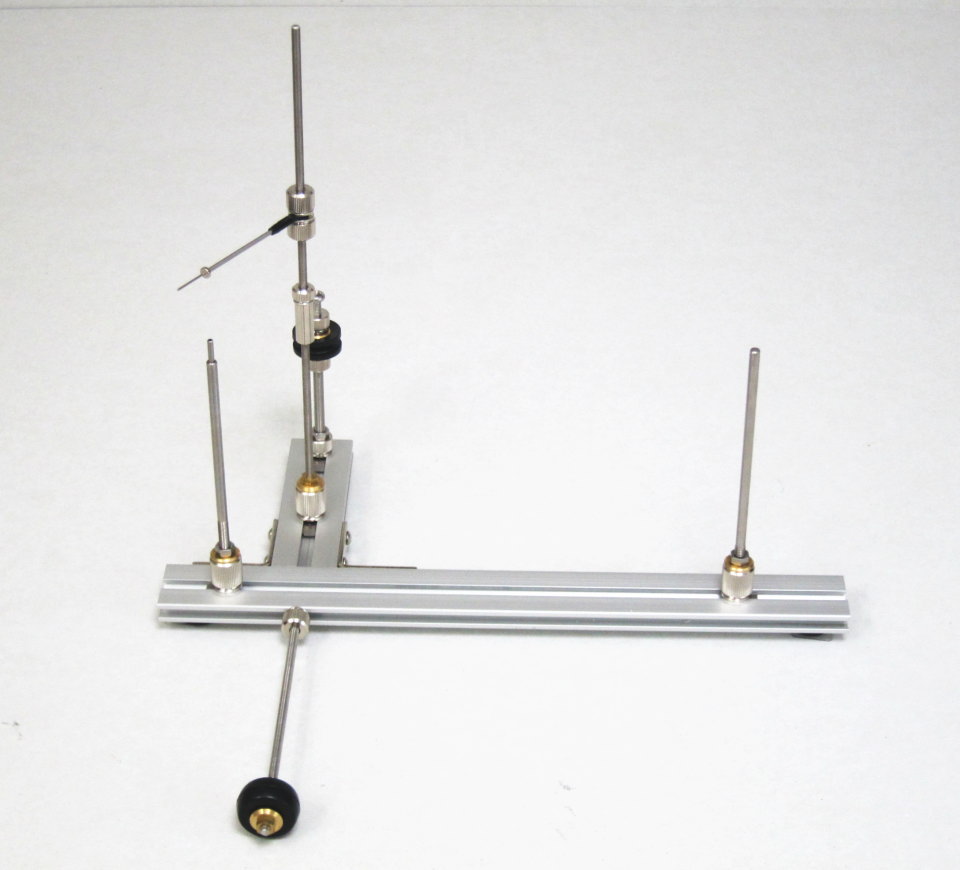

【本体装置仕様】
・枝針間隔：55ｍｍ～580ｍｍ
・ハリス長：～100mm(針長さ含み)
・各部品はアルミレール上で自由な配列で移動可能です。
※本体装置は必要最小限の構成のみです。

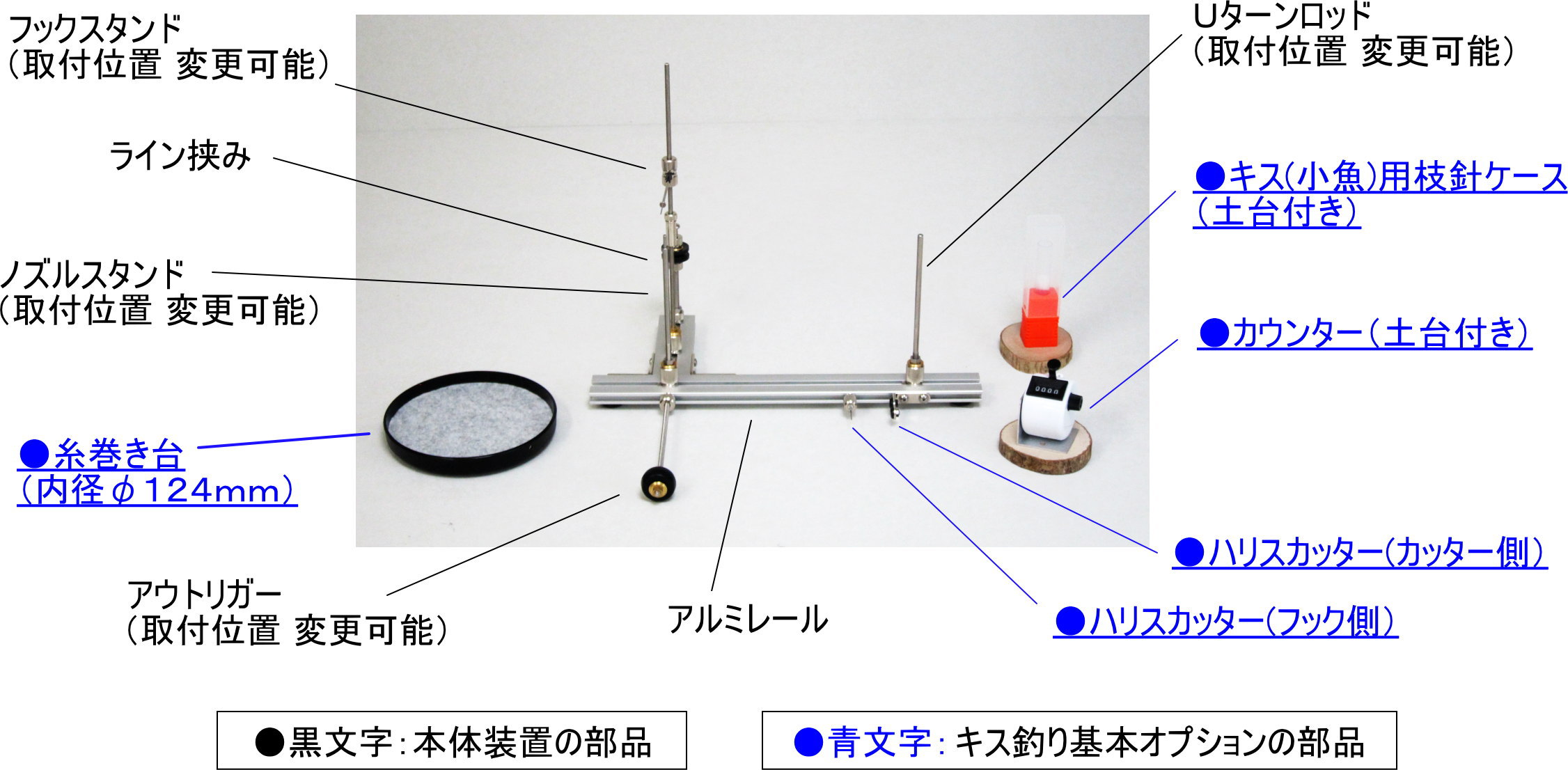

【キス釣り基本オプションの構成】
十分な実績がある旧バージョンの「キス釣り専用タイプ」でのノウハウを引き継いでいます。機能上の主な違いはカスタム性だけになります。
※ｷｽ釣り基本ｵﾌﾟｼｮﾝの説明ﾑｰﾋﾞｰはコチラから。
※旧ﾊﾞｰｼﾞｮﾝの「ｷｽ釣り専用ﾀｲﾌﾟ」はコチラから。

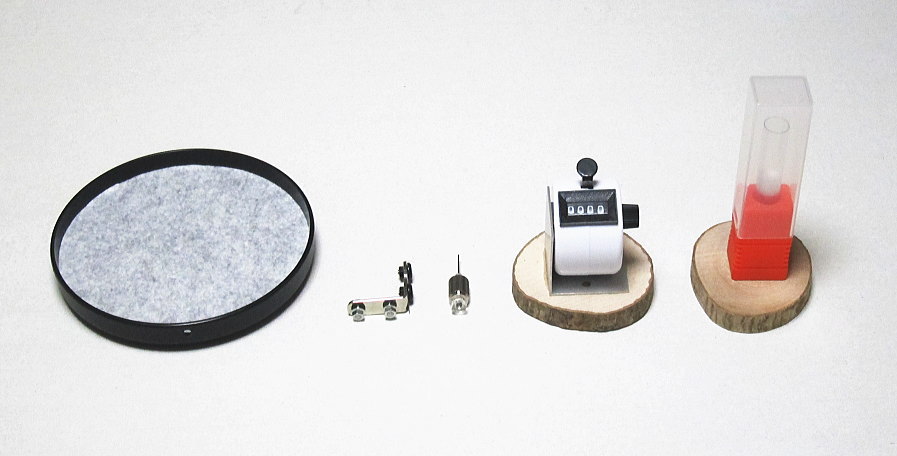

【オプション構成】 ・ハリスカッター(ｶｯﾀｰ部･ﾌｯｸ部) ・糸巻き台(内径φ124) ・カウンター(土台付き) ・キス(小魚)用枝針ケース(土台付き) ※約100本収納可能 ・枝針ケース用シール(１枚)
【オプション構成】 ・ハリスカッター(ｶｯﾀｰ部･ﾌｯｸ部) ・糸巻き台(内径φ124) ・カウンター(土台付き) ・キス(小魚)用枝針ケース(土台付き) ※約100本収納可能 ・枝針ケース用シール(１枚)
【喰わせサビキ基本オプションの構成】
「喰わせサビキ」とは、サビキで餌となるアジなどを釣って、そのまま落としてアジで青物を釣るという釣り方ですが、別名が多く、
・落とし込みサビキ
・エレベーター釣り
・飲ませサビキ
・泳がせサビキ
・食わせサビキ
と呼ばれている釣り方です。相手が青物なだけに極端に太仕掛けになります。
（幹糸:6～16号、枝針間隔:30～150cm、エダス:4～16号）
この「喰わせサビキ仕掛」の自作に必要な追加オプションです。また深海釣りと呼ばれる金目鯛(キンメダイ)の仕掛けにも応用できます。
※喰わせサビキ関連の説明ムービーはコチラから。

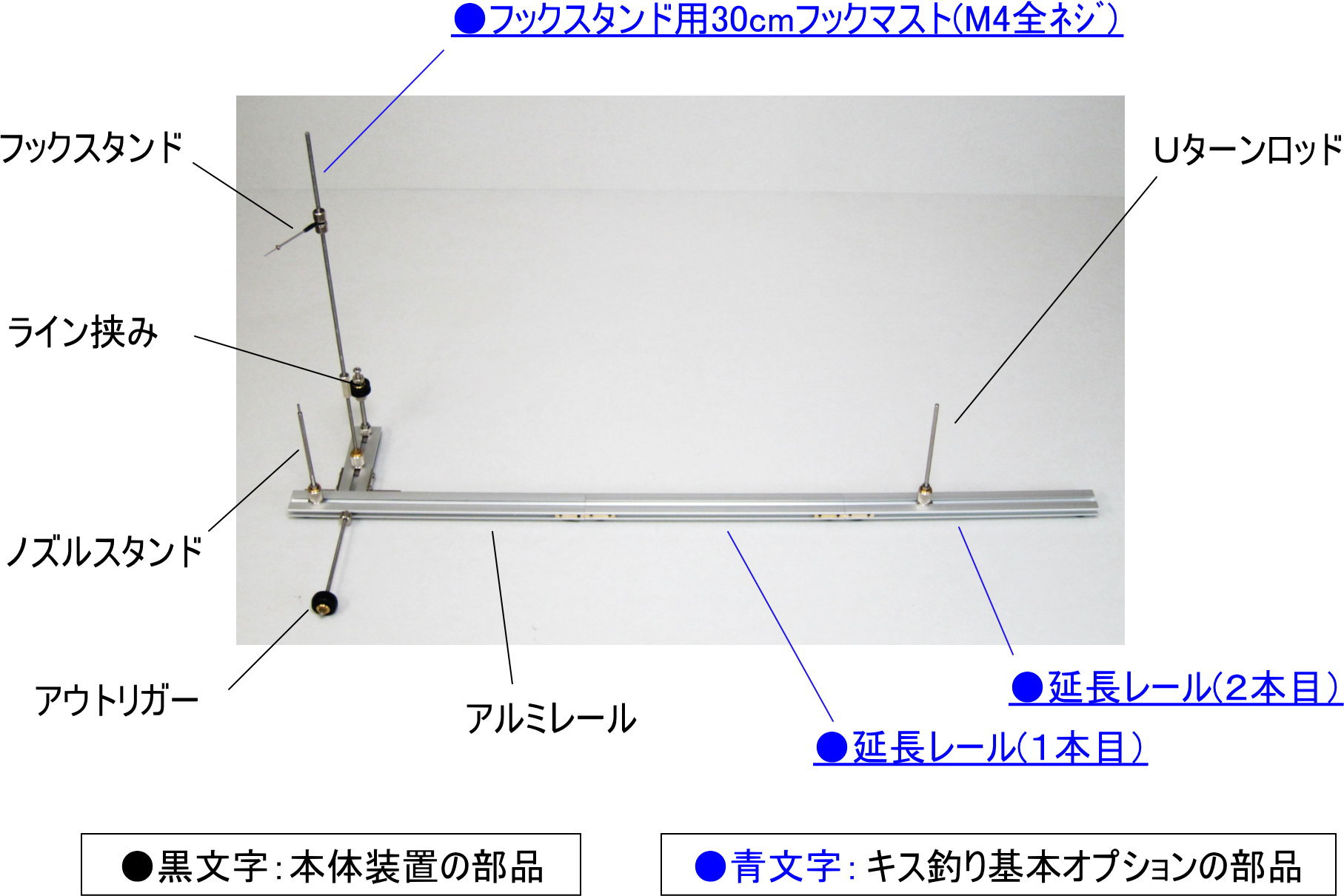

【本体装置仕様】 ・枝針間隔：55ｍｍ～1580ｍｍ ①本体ｱﾙﾐﾚｰﾙで580ｍｍ ②延長ｱﾙﾐﾚｰﾙ１本追加で500ｍｍUP(合計1080ｍｍ) ③延長ｱﾙﾐﾚｰﾙ２本追加で1000ｍｍUP(合計1580ｍｍ) ・ハリス長：～250ｍｍ(針長さ含み) (長い全ネジボルトに交換する事でハリスを長く作れます。) ・編込長さ：最大120ｍｍ(ノズル貫通長さ) (ハーフヒッチで編み込み補強するための長さです。)

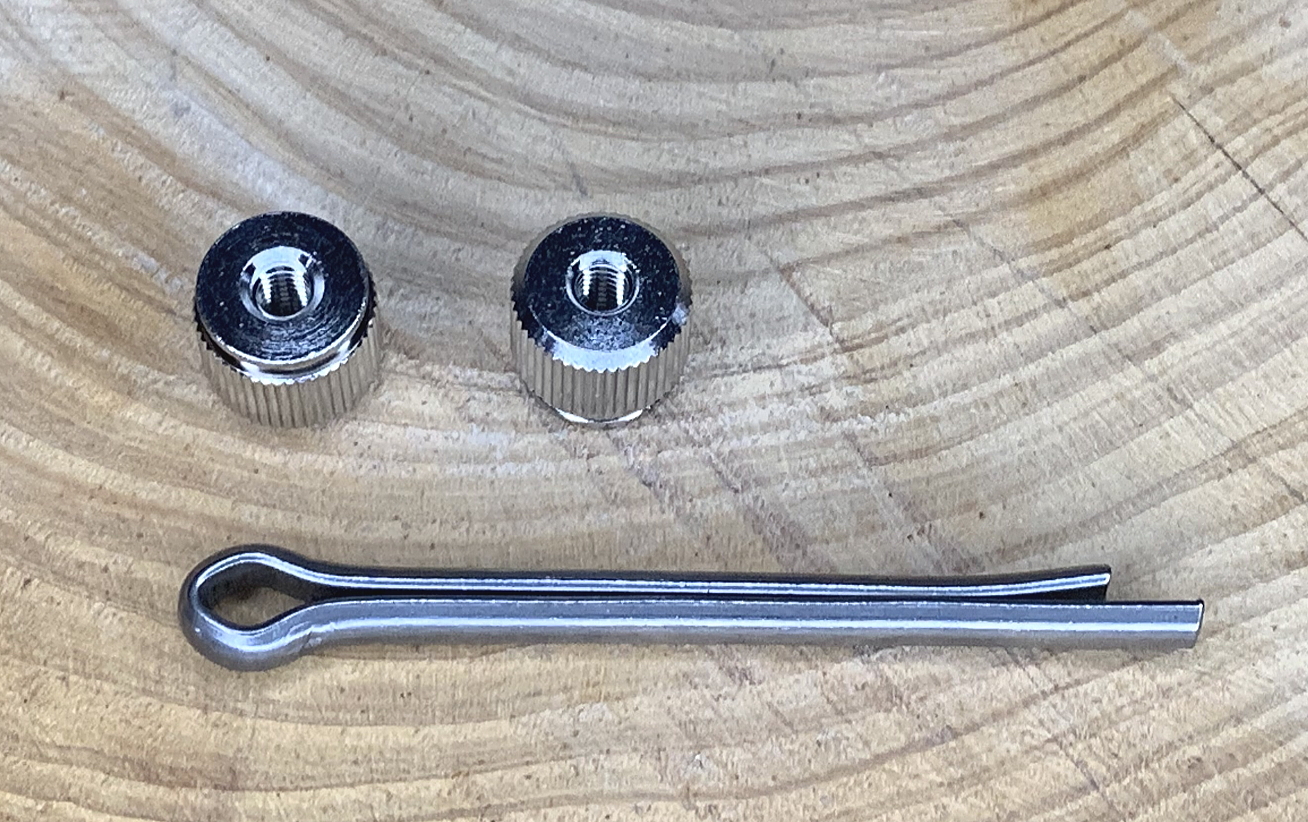

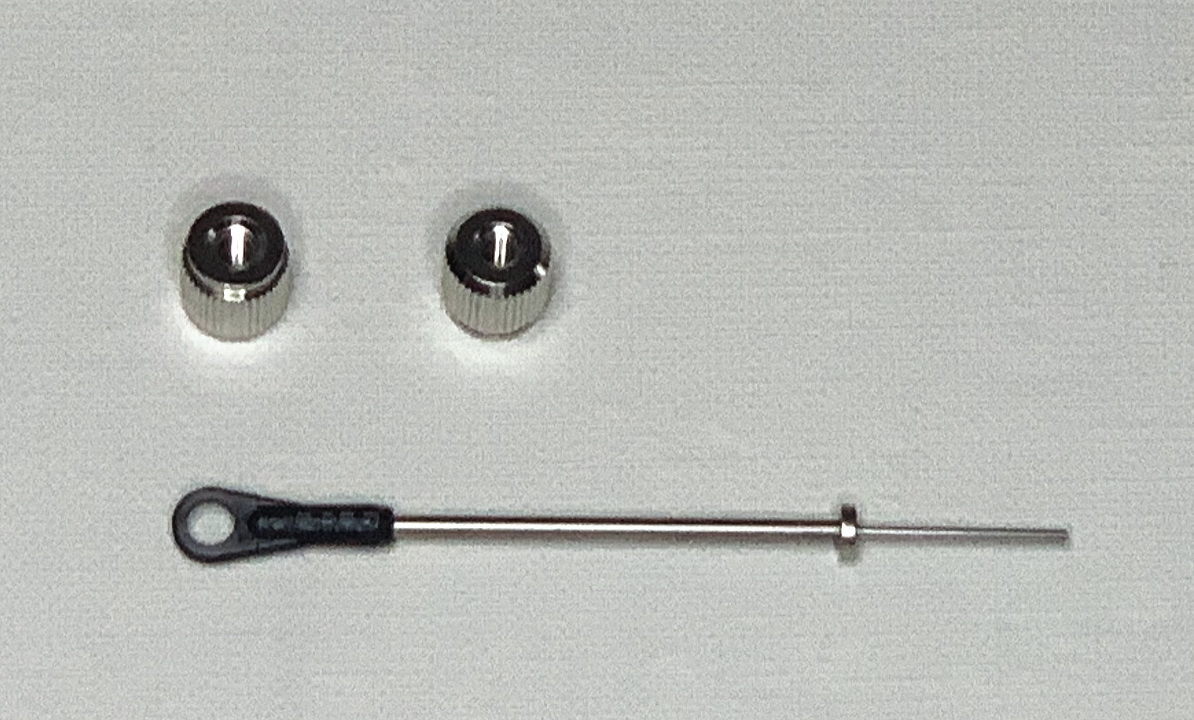

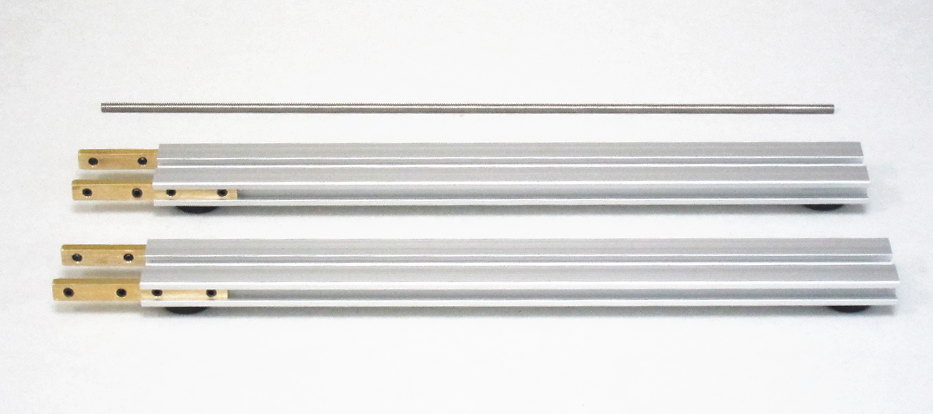

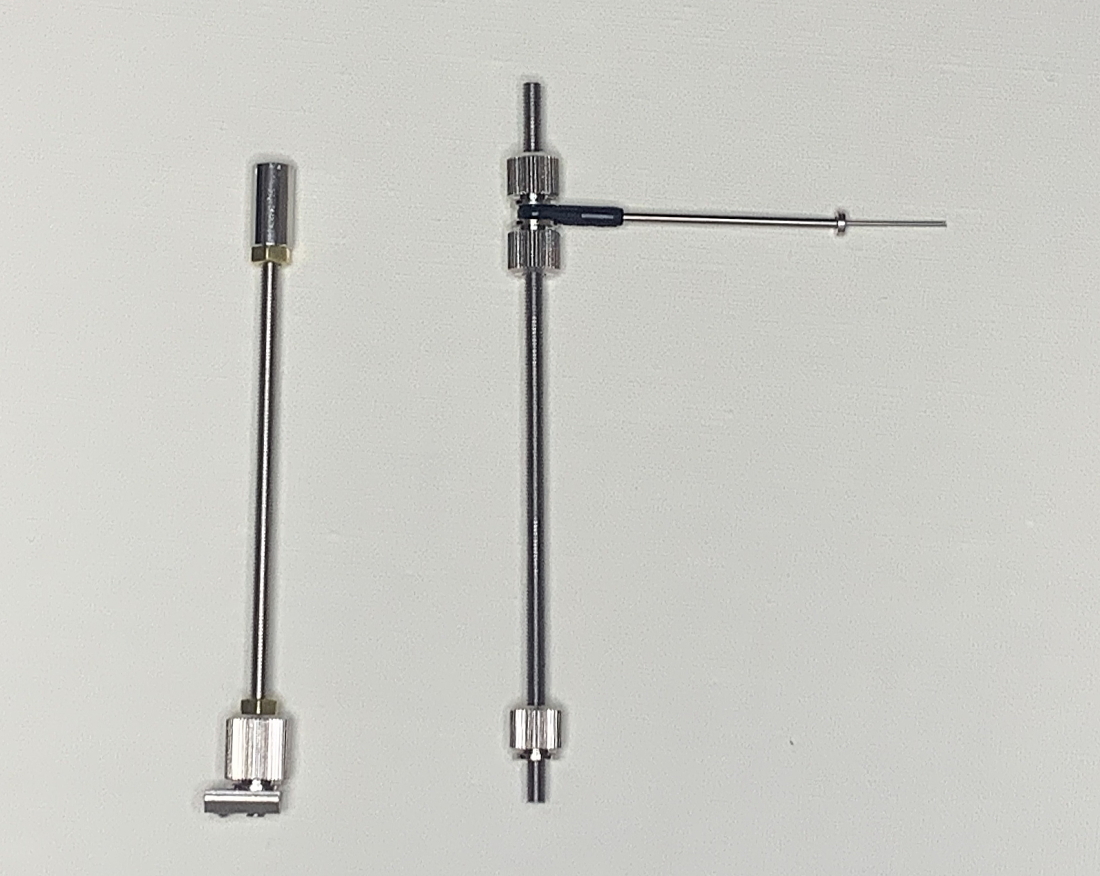

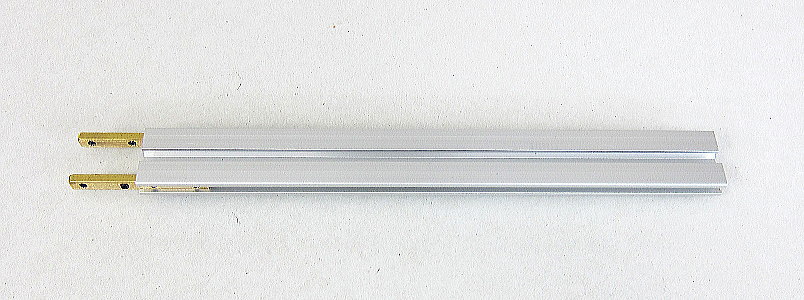

【オプション構成】 ・延長レール(260ｍｍ) ２本 ・フックスタンド用30ｃｍフックマスト(M4全ﾈｼﾞ)
【本体装置仕様】 ・枝針間隔：55ｍｍ～1580ｍｍ ①本体ｱﾙﾐﾚｰﾙで580ｍｍ ②延長ｱﾙﾐﾚｰﾙ１本追加で500ｍｍUP(合計1080ｍｍ) ③延長ｱﾙﾐﾚｰﾙ２本追加で1000ｍｍUP(合計1580ｍｍ) ・ハリス長：～250ｍｍ(針長さ含み) (長い全ネジボルトに交換する事でハリスを長く作れます。) ・編込長さ：最大120ｍｍ(ノズル貫通長さ) (ハーフヒッチで編み込み補強するための長さです。)
【オプション構成】 ・延長レール(260ｍｍ) ２本 ・フックスタンド用30ｃｍフックマスト(M4全ﾈｼﾞ)
注）極端に太く硬いライン(例えばﾌﾛﾛｶｰﾎﾞﾝ18号)など漁師結びに適さないラインもあります。手作りで漁師結び出来るラインであれば本治具を使用して作る事が可能です。
【枝針間隔の可変カスタマイズ事例】
Ｕターンロッドの追加設置により、枝針間隔を可変するカスタマイズが可能ですので紹介致します。

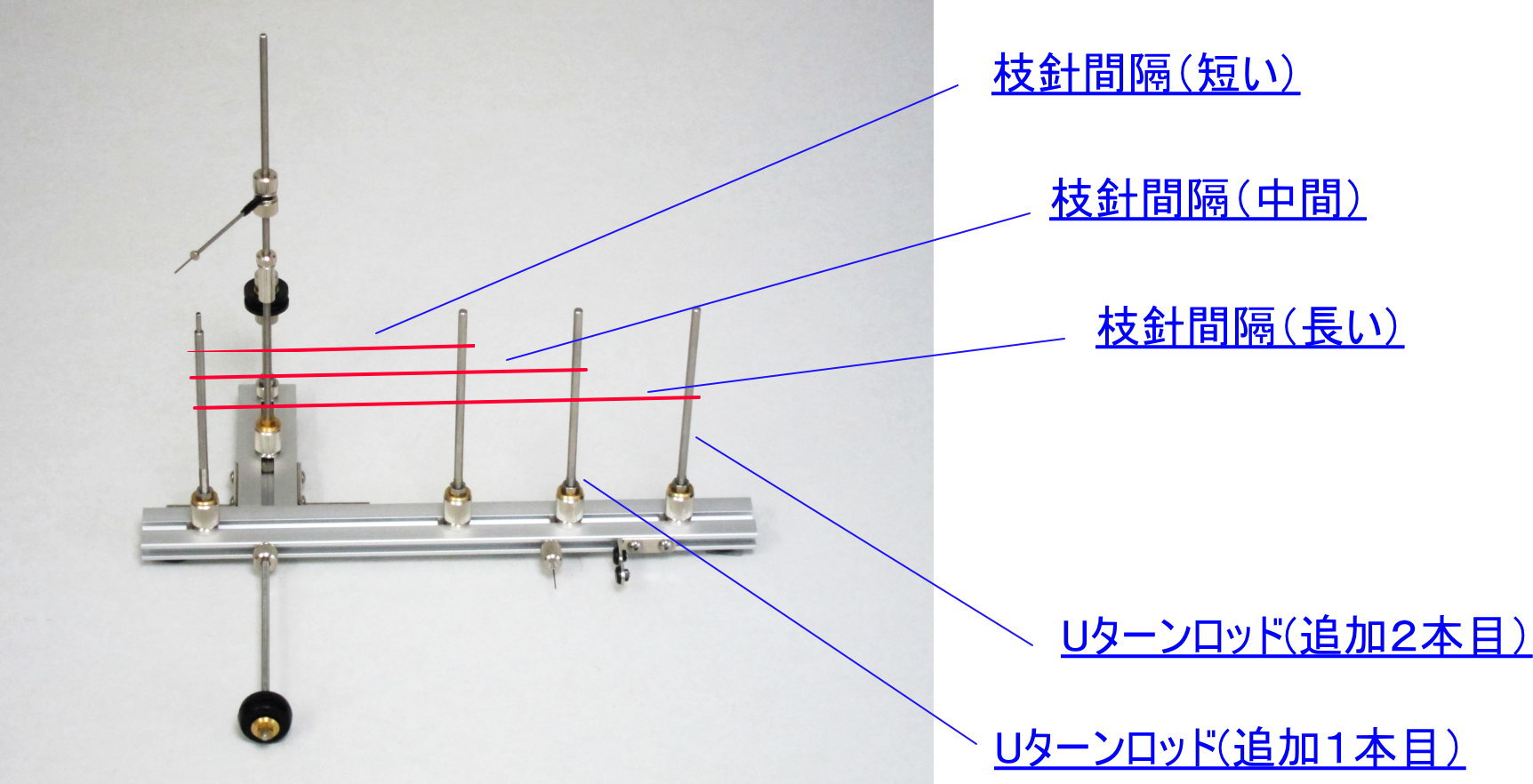

例えば、下写真のようにＵターンロッドを２本追加すると、一連の仕掛けの中での３種類の枝針間隔を配列する事が出来ます。
枝針２本のセット(片方に生餌、もう片方に掛針など）を複数回繰り返す事も可能です。ワカサギ釣りのような段々仕掛けで徐々に枝針間隔を狭くしていく事も可能となります。

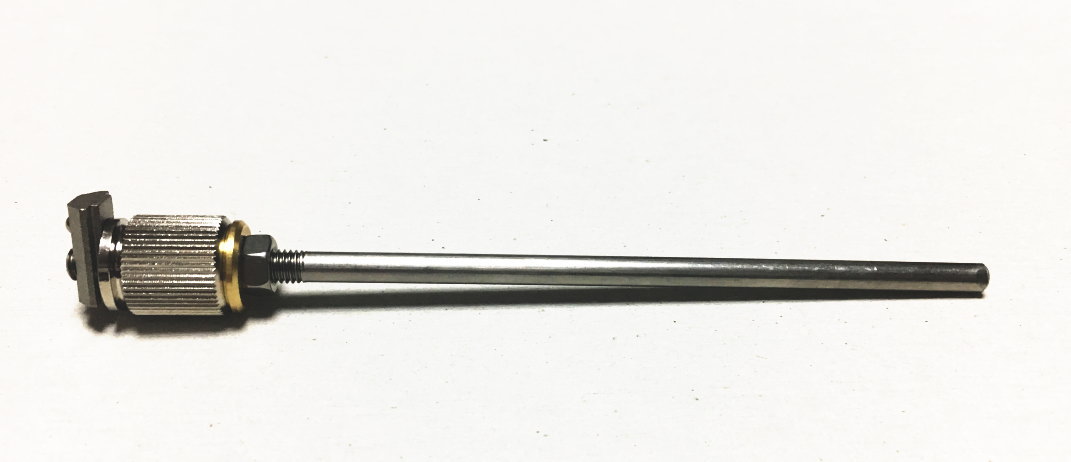

【オプション構成】 ・Ｕターンロッド単体 (必要本数)
※枝針間隔の可変カスタマイズの説明ムービーはコチラから。
枝針２本のセット(片方に生餌、もう片方に掛針など）を複数回繰り返す事も可能です。ワカサギ釣りのような段々仕掛けで徐々に枝針間隔を狭くしていく事も可能となります。
【オプション構成】 ・Ｕターンロッド単体 (必要本数)
※枝針間隔の可変カスタマイズの説明ムービーはコチラから。
【特徴と機能紹介】

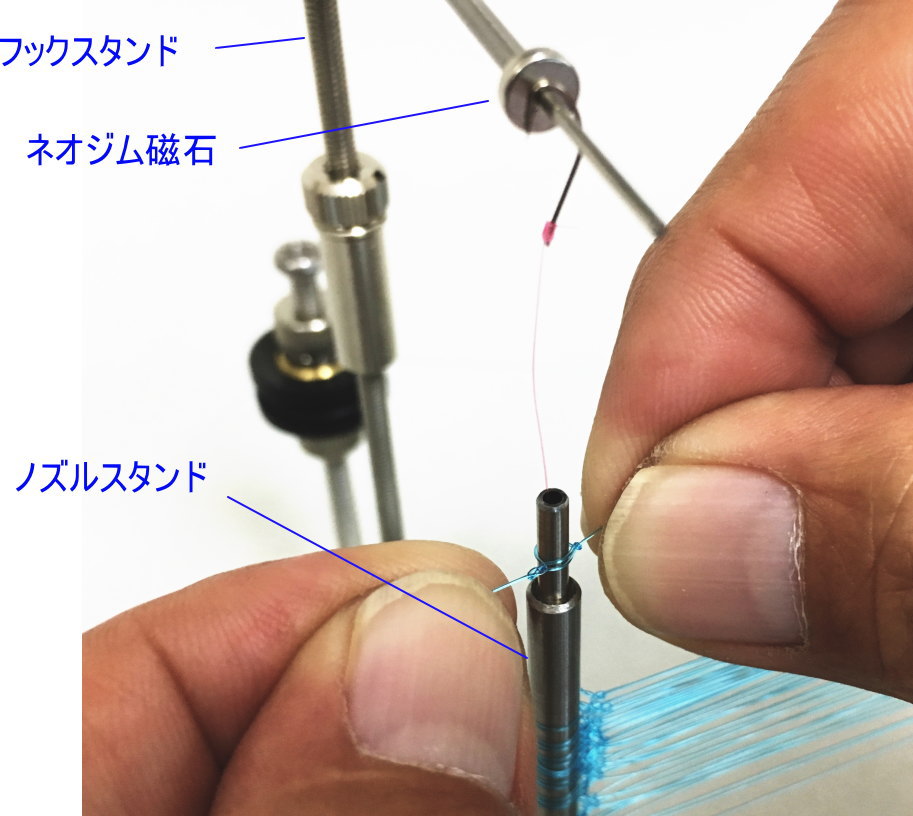

「漁師結び」と「ノズル」を組み合わせました。
漁師結びをノズルに予め結んで、後の工程でハリスを一本ずつノズルに挿入し、ノズルに掛かっている漁師結びを引き抜き絞って結んでいきます。
これが基本原理です。

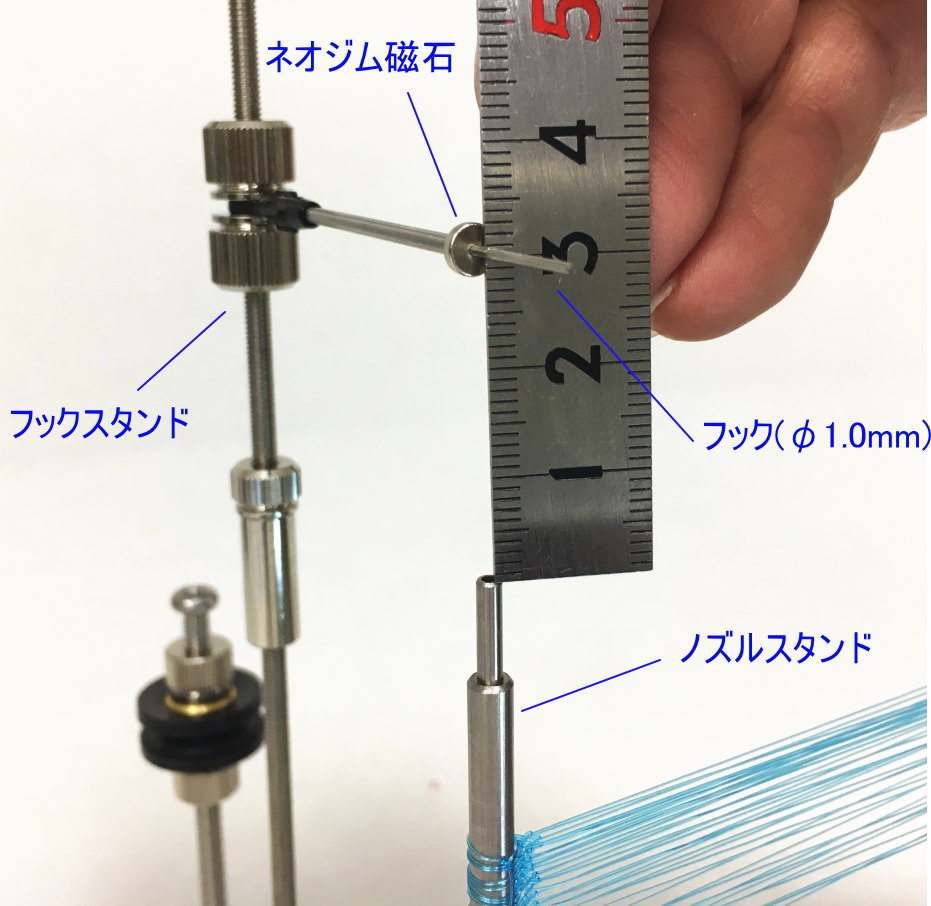

ハリスの長さを自由に調整できる機能
「ハリス長さ」は、針を掛けるフックからノズルまでの高さを調整する事により可変できます。本体装置では最大100ｍｍです。

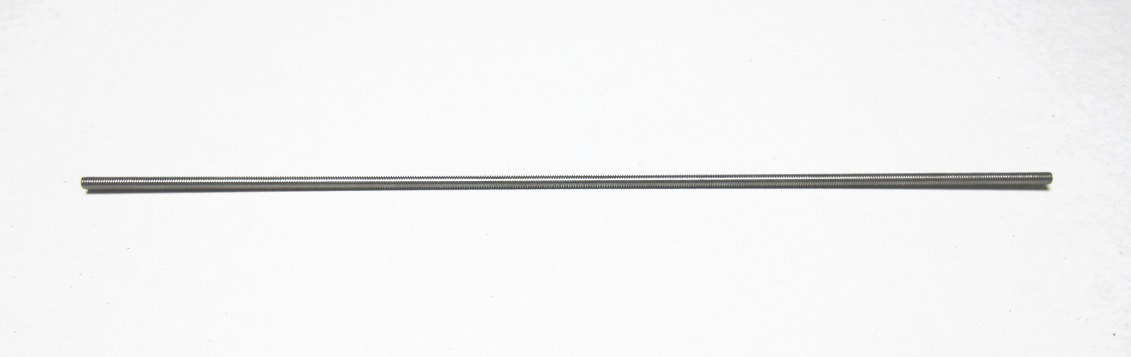

喰わせサビキ基本オプションでは、延長フックマストにより最大250ｍｍのハリス長さをとることが出来ます。単体オプションでも延長フックマストがありますので必要に応じてご購入ください。
また、針を掛けるところに円盤形状ネオジム磁石が付いています。小さい針から大きな針までピタッと取り付ける事が出来ます。
エダスの間隔を自由に調整できる機能

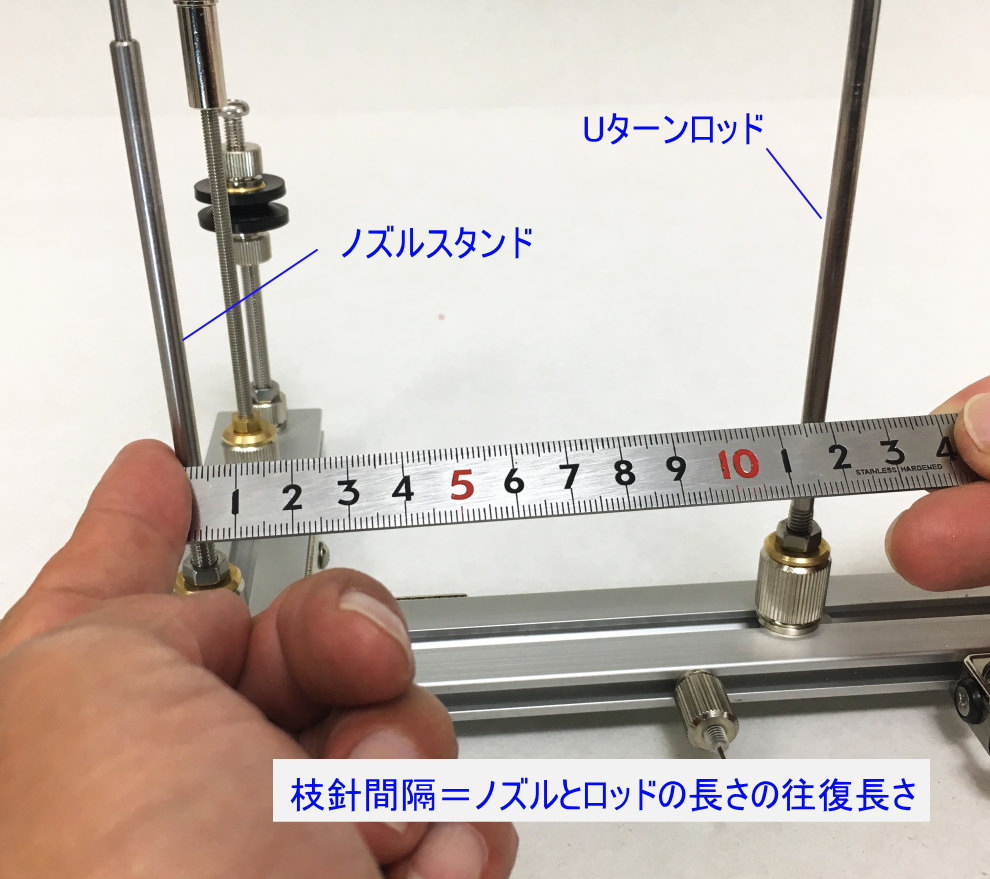

エダス間隔は、ノズルとＵターンロッドの往復距離になります。
実際には結び目が締まっていく長さが加算されますので往復距離＋1ｃｍ程度(ラインの太さで変わります)になります。
予め計算に入れておくと計画した枝針間隔で正確に作れます。

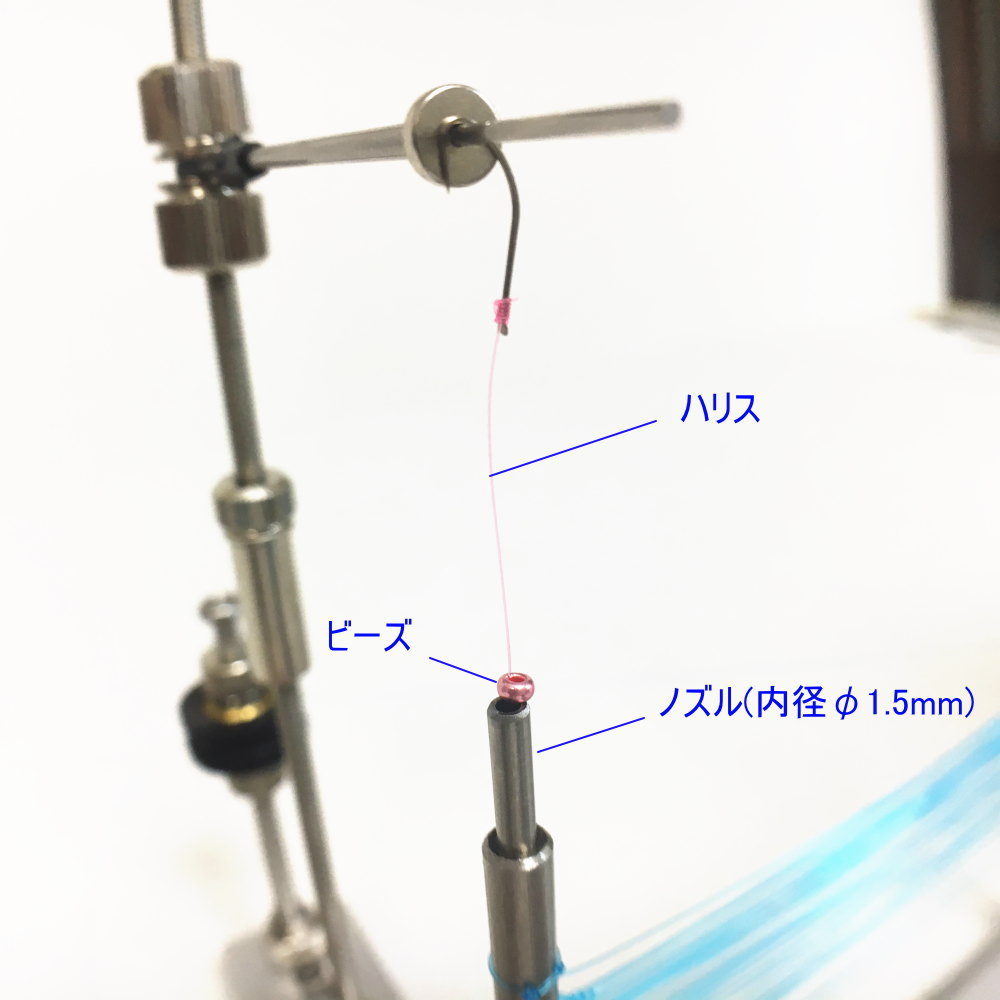

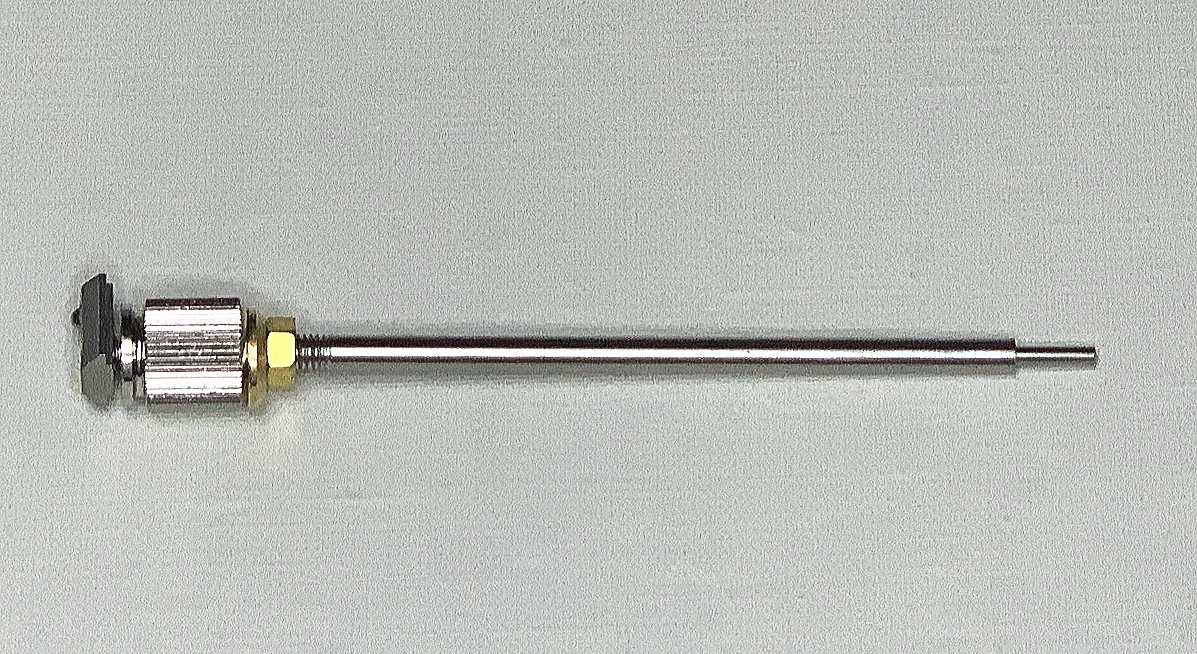

ビーズの落込防止を考慮したノズル内径
投げ釣り用に市販されている最も小さいビーズでもノズルの中に落ち込まないノズル内径としています。
ハリスに予めビーズを通しておいてノズルに刺して漁師結びするだけです。
５本針(少ない針数)の枝針自作にも同様に便利
無限仕掛治具は５本針などの枝針でもリラックスして正確に疲れずに作れるので大活躍します。

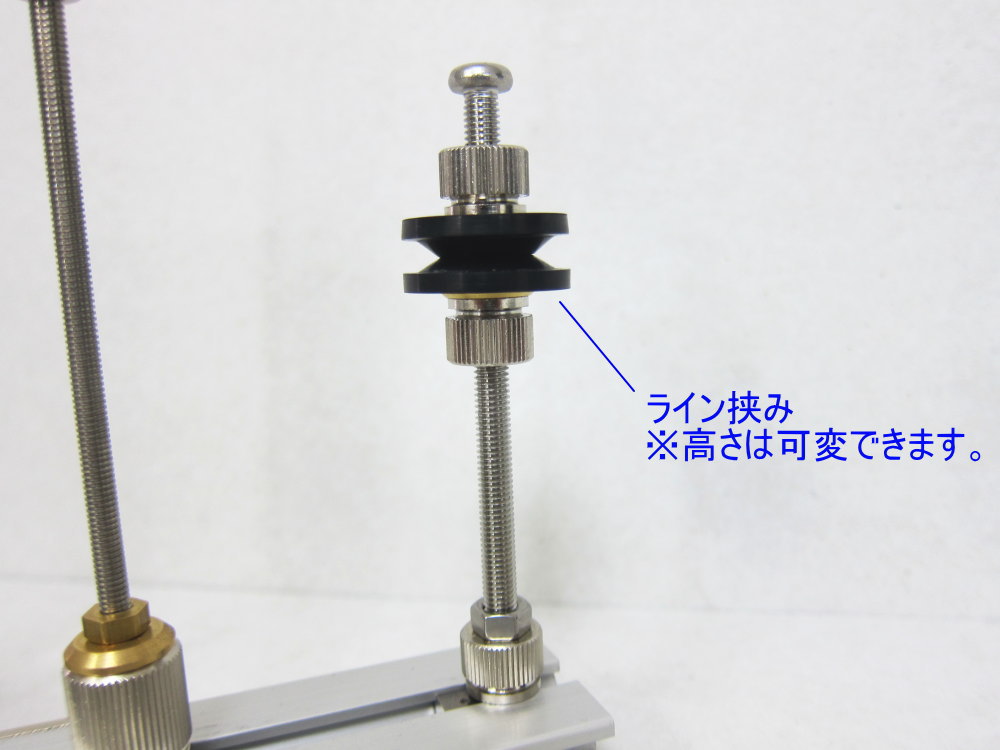

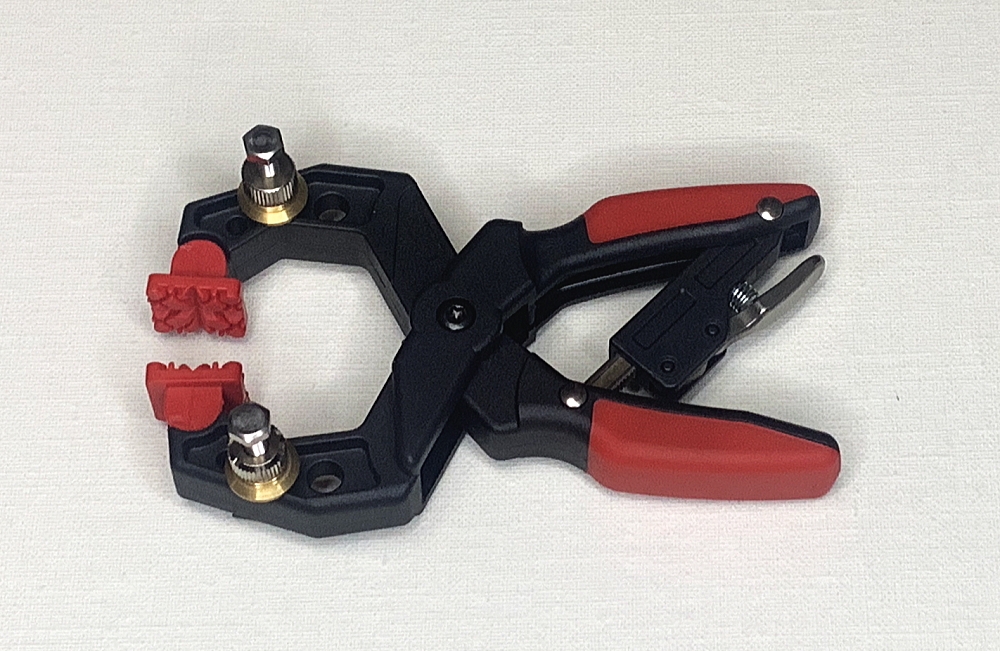

その場合に必要となるライン挟みを標準装備としています。取付場所はアルミレール上の好きな場所に付けてください。キス釣りやアジ、イワシ、鮎、ワカサギ、青物などの、細いラインから太いラインまで対応可能です。
その場合に必要となるライン挟みを標準装備としています。取付場所はアルミレール上の好きな場所に付けてください。キス釣りやアジ、イワシ、鮎、ワカサギ、青物などの、細いラインから太いラインまで対応可能です。

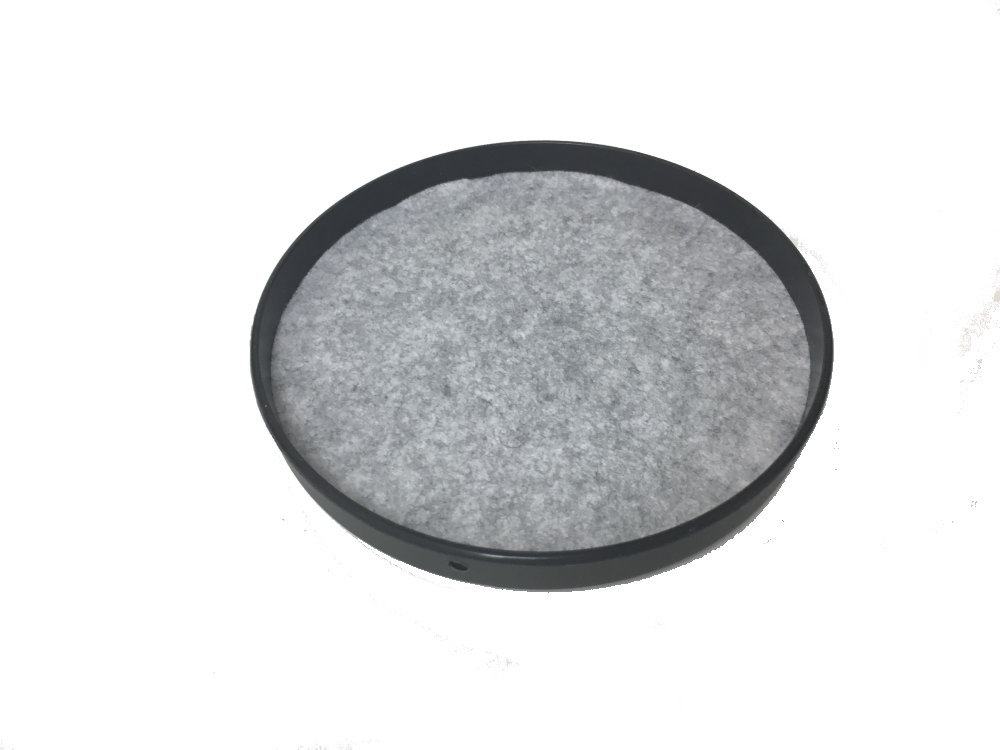

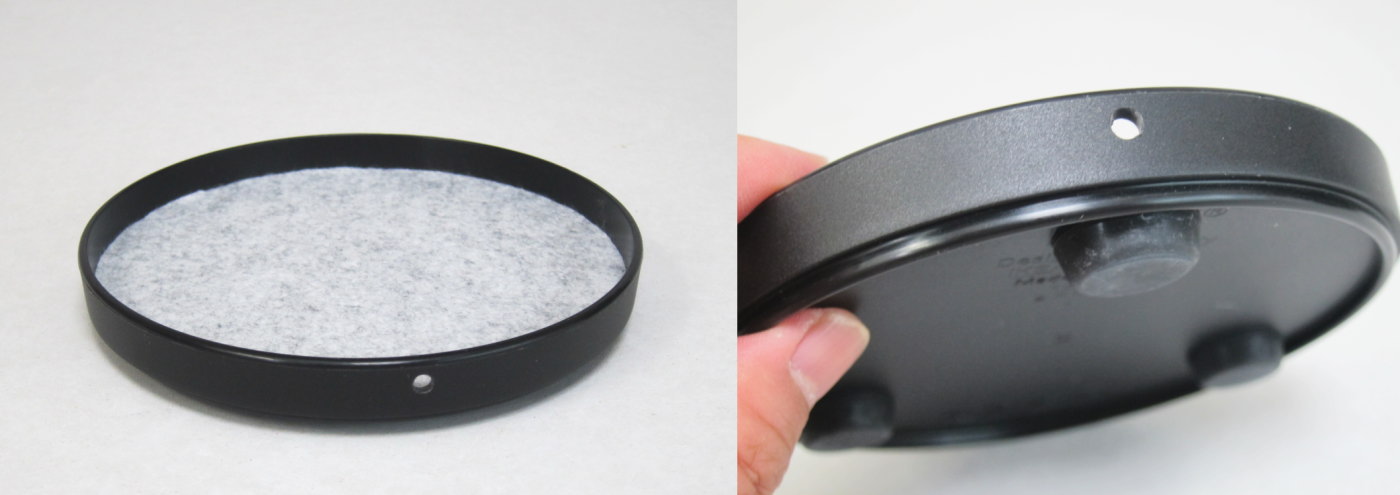

糸巻からのライン送り台にも工夫
受け皿の穴からラインを通すことでボビン糸巻でも倒れません。
また、カラカラと作業音を出して奥さんから「うるさいっ」と叱られないように相当試行錯誤しました。
いろんな布やゴムを試しましたが結果はフェルトが一番優れています。また、受け皿にはゴム足を付けて滑りにくくしています。
いろんな布やゴムを試しましたが結果はフェルトが一番優れています。また、受け皿にはゴム足を付けて滑りにくくしています。

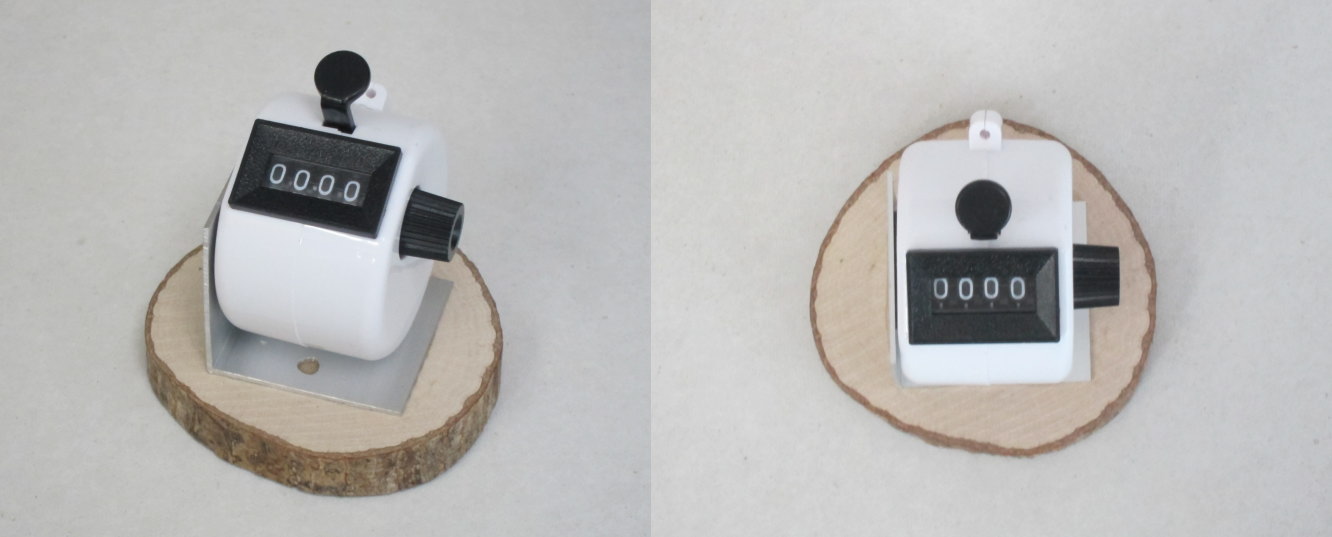

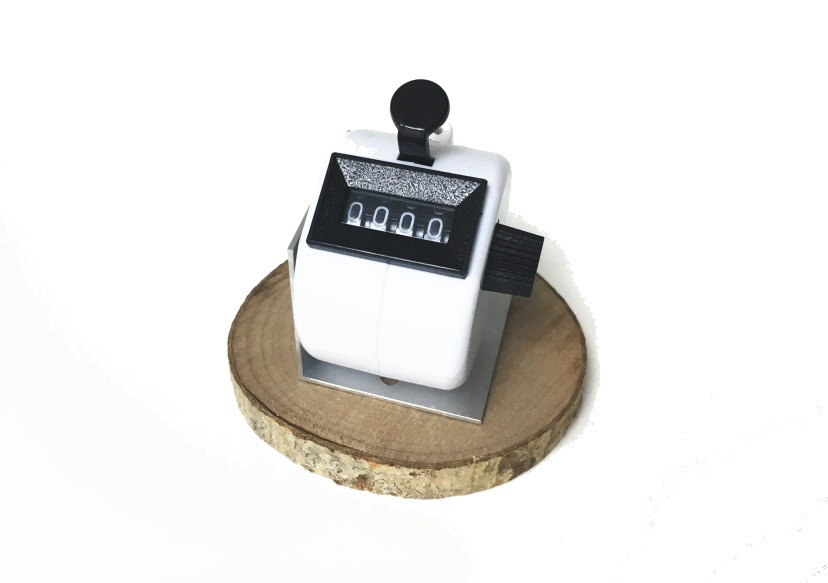

意外と必要なカウンター
キス釣りなどの無限仕掛を作る場合は必需品です。ワカサギ、アジ、イワシ、鮎、青物であっても無限仕掛を計画されているならば重宝します。必要な方は別途ご購入お願い致します。

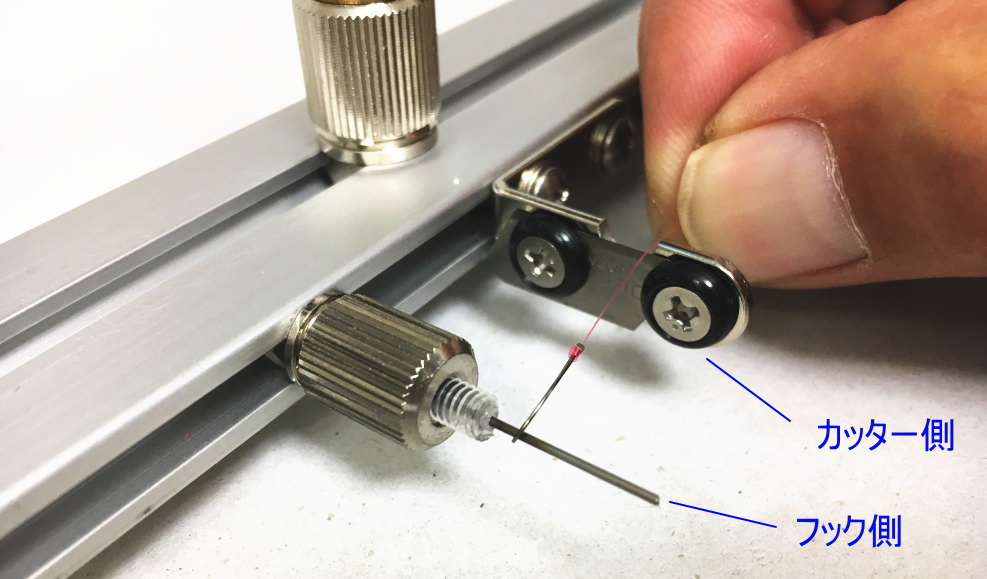

ハリス長さを揃えてカットする機能

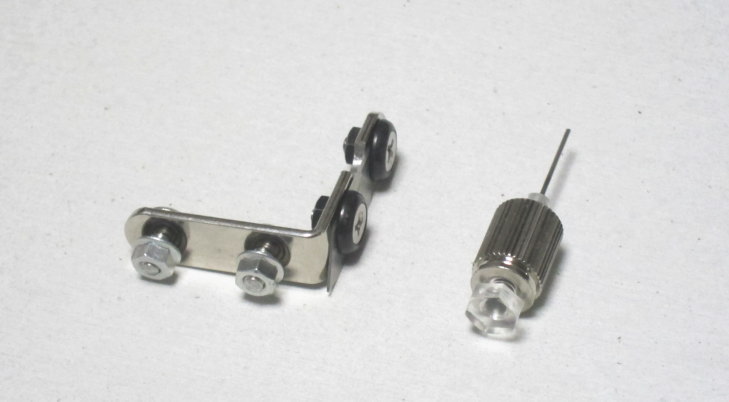

ハリスを一定の長さに正確に切断するハリスカッターです。
フック側は移動できますので計画長さに切断できます。正確な長さで切断できるため、漁師結びした後の結び目からのライン余り最小限になるよう予め計画しておくと結んだ後のライン切断が不要になります。
カッター刃は,ほぼ交換不要ですが市販のカッター刃で取替可能です。
カッター刃は,ほぼ交換不要ですが市販のカッター刃で取替可能です。

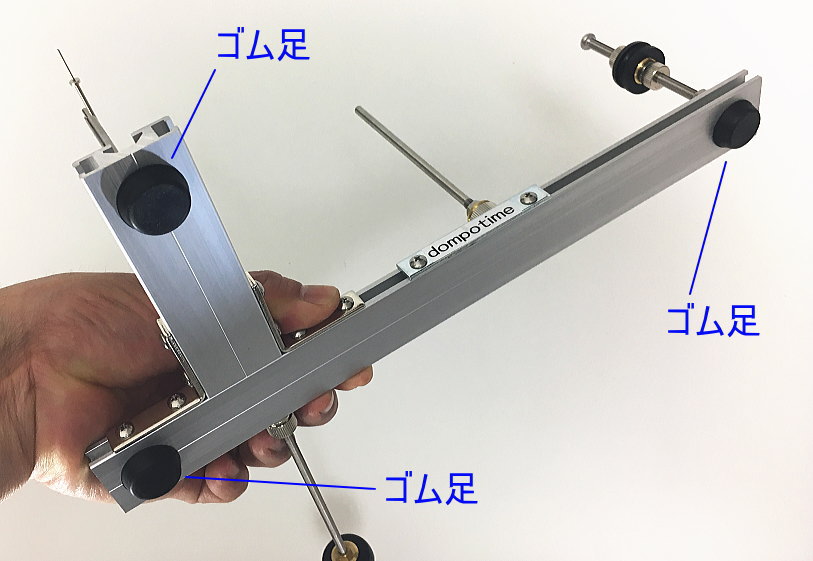

本体土台のゴム足に求められる滑り止めは大事
本体を支えるゴム足は、粘性が高く摩擦係数が高いゴム足を採用しています。さらに滑りにくくするために「アウトリガー」を装備しましたのでアルミレール上のどこでも好きなところに取付ください。意外と本体が滑らないことが大事なんです。
これでも滑る場合はダイソーに「透明両面粘着ピン」という繰り返し使える粘着シートが売ってます。全く滑らなくなるのでお勧めです。
これでも滑る場合はダイソーに「透明両面粘着ピン」という繰り返し使える粘着シートが売ってます。全く滑らなくなるのでお勧めです。

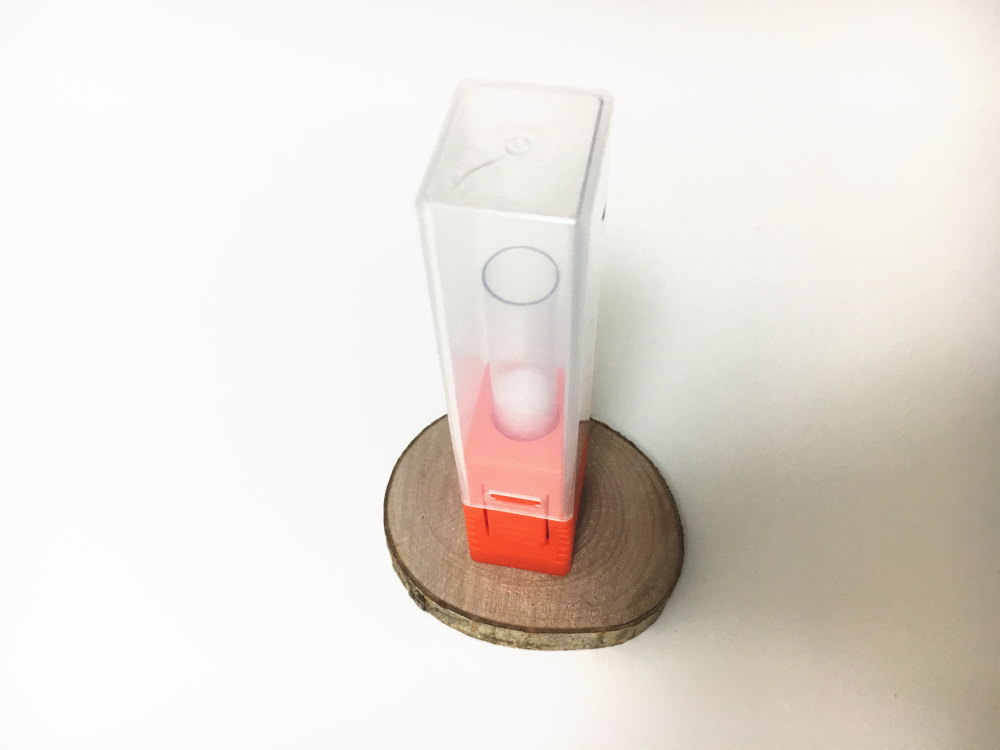

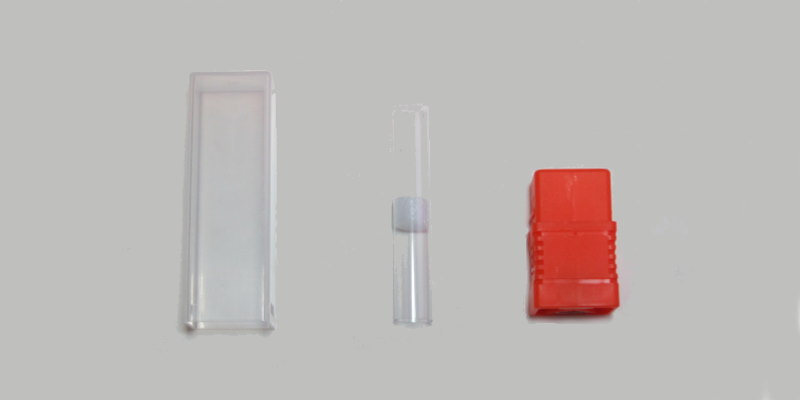

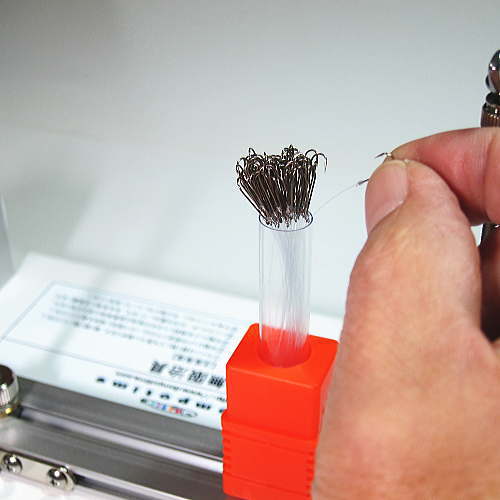

枝針を収納する専用ケース（キス釣り専用）
キス釣り専用の枝針ケースです。ワカサギ、アジ、イワシ、鮎などでもとても便利なものです。
ケースにはネオジム磁石が内臓されていて作業台にセットできます。
ケースはハリス長さに合わせて底高さを内部調整できます。
収納本数は、約１００本で取り出しやすくコンパクトです。
剥がせるシールを貼って針種類やハリスなど書き込んで使います。
※付属品は１個です。必要に応じて追加購入をお願い致します。
「作業手順および取扱説明」
キス(小魚)基本オプション編

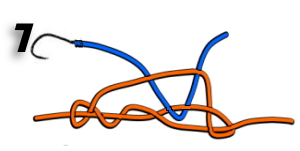

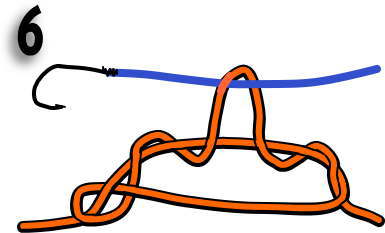

stage０（漁師結びの説明）
stage１（初期設定：ﾊﾘｽ長さ、ｴﾀﾞｽ間隔）
stage２（針結び→ﾊﾘｽｶｯﾄ→枝針ｹｰｽ収納）
stage３（枝針ｹｰｽのしくみ）
stage４（漁師結びで連続結び掛け）
stage５（枝針結び付け＆仕掛巻取り）
キス釣り基本オプション編
※キス釣り基本オプションの説明ムービーです。
喰わせサビキ基本オプション編
※初期設定等の説明ムービーです。 ※基本操作は「キス釣り基本オプション」を参照ください。
枝針間隔の可変カスタマイズ事例
※初期設定等と漁師結びの説明ムービーです。 ※基本操作は「キス釣り基本オプション」を参照ください。
「あれこれ写真集」
「handmadetool無限仕掛 カスタム万能タイプ」の写真集です。
「全体写真」や「各部詳細写真」の写真をどっさり掲載しています。
写真が一番解りやすいと思いますので解説も含めて載せてます。拡大写真も沢山あります。是非ご覧ください。
例えば、ワカサギ釣り、アジ釣り、カマス釣り、鮎釣り、片口イワシ、金目鯛(キンメダイ)、喰わせサビキ(落し込みサビキ・エレベーター釣り・飲ませサビキ・泳がせ釣り)などに対応しています。
枝針間隔も旧バージョンでは120mmが限界でしたが、カスタム万能タイプでは55mmまで可能になり仕掛自由度が上がっています。 ※旧ﾊﾞｰｼﾞｮﾝの「ｷｽ釣り専用ﾀｲﾌﾟ」はコチラから。
カスタム万能タイプは、様々な魚種仕掛タイプに対する「エダス間隔」や「ハリス長さ」の許容範囲が広く、さらに改造自由度もあります。
構成部品が脱着可能となりカスタマイズが容易になりました。また、引き続きカスタム依頼も「ダメ元」で受け付けてますので是非下記からお問い合わせください。（カスタム依頼手順は左下に記載）
以下３つの基本構成を組合せてご利用ください。 ●本体装置：（必要最小限の構成のみです。） ●追加基本オプション：（魚種仕掛タイプに合わせた追加部品です。） ●単品オプション：（自由にカスタムする場合の単品部品です。） ※上記の追加基本オプションは今後の魚種別のカスタム依頼を受けていく中でで徐々に増やしていく予定です。どしどしダメ元依頼をお願い致します。頑張って何かを作り上げます。
