    <製作開始番号>

    007

    ロータリー天秤

    (開拓報告書)

    販売していません

    ●福岡県 香椎(男性)からの依頼内容(1)

    投げ釣り(キス釣り)に使う天秤でめちゃくちゃ超高感度なものが欲しいとの依頼を受けました。投げ釣りでは8色先(200m先)のピンキスのアタリも拾いたいとか。


    ●福岡県 福津(男性)からの依頼内容(2)

    砂に腕が当たらないように若干腕を起こす改造依頼を引き受けました。

    砂浜の鉱物によては腕に掛かる抵抗を軽減したいと思うことがあるようです。ロータリー天秤が砂の負荷を受けずにさらに回転するように改造します。
    (2018-04-25現在、試行錯誤中です)


    ★開拓の感想★

    早い段階で三角形が高感度に繋がることは発見しましたが、逆に失われてしまう遠投性や、針掛かり具合や、糸絡みなど、の問題が次々に浮上する始末。

    問題解決の糸口は、やっぱり使用線材の細さ(なんとφ0.75mm )でしたね。でもその細さが剛性的に厄介でした。いろいろ二転三転しながら偶然の発見も重なって運よく問題解決できました。
    しばらくするとサーフトローリング用の糸絡みしないタックルとして選ばれるようになりました。

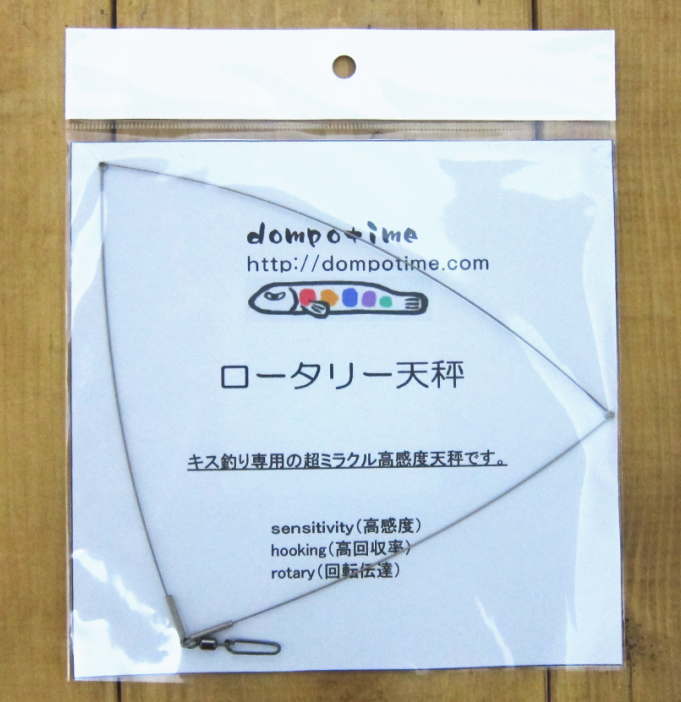

    商品名 ロータリー天秤(ノーマルタイプ)
    サイズ SSS、SS、S、M、L、LL
    在庫状況 ※カート画面で表示されます。
    価格 ネット価格350円(店頭価格440円(税抜))
    SSS(6cm)
    SS(9cm)
    S(12cm)
    M(15cm)
    L(18cm)
    LL(21cm)
    送料 500円(送料の詳しい説明はコチラ!
    サイズ ※サイズの詳しい説明はコチラ!
    お問合せ この商品についてのお問合せはこちら
    サーフトローリング 仕掛け 糸絡み 対策

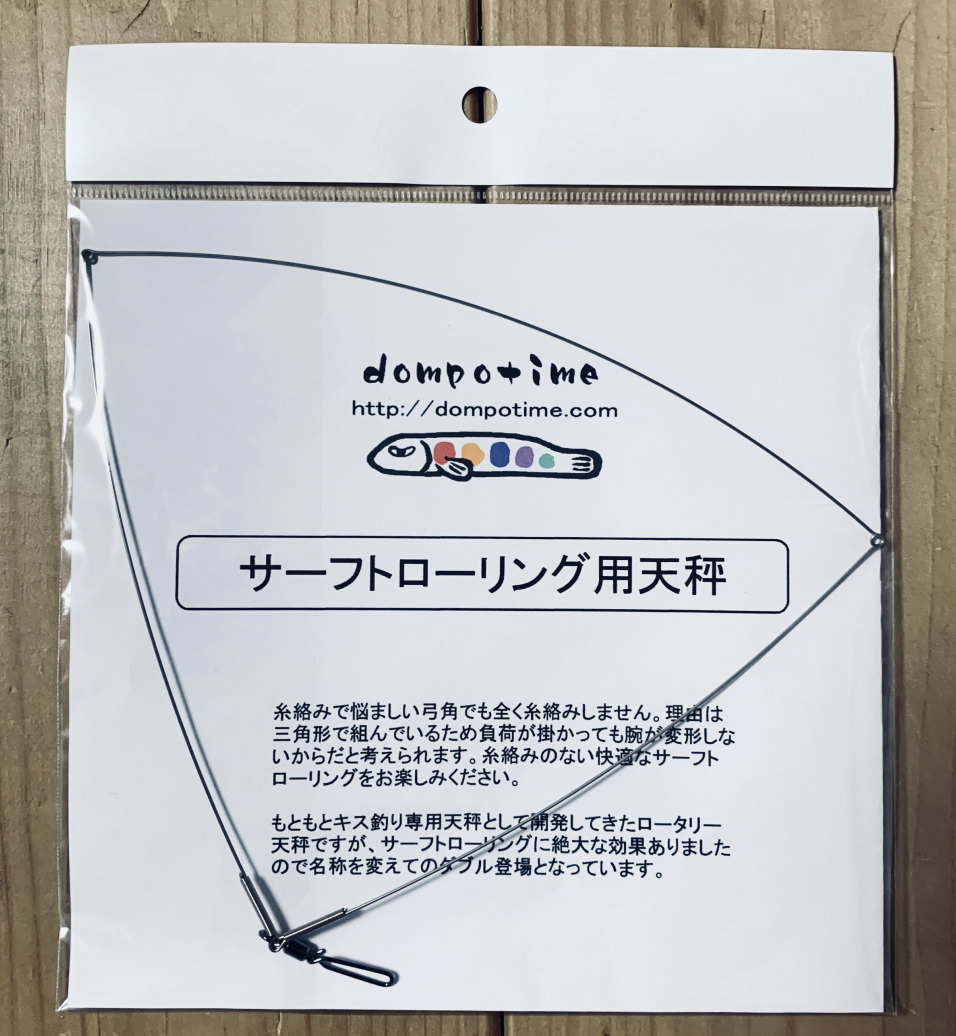

    商品名 サーフトローリング用天秤
    (ロータリーMと同じものです)
    サイズ
    在庫状況 ※カート画面で表示されます。
    価格 ネット価格350円(店頭価格440円(税抜))
    M(15cm)
    送料 500円(送料の詳しい説明はコチラ!
    サイズ ※サイズの詳しい説明はコチラ!
    お問合せ この商品についてのお問合せはこちら
    商品名 何でもクリップ
    サイズ
    在庫状況 ※カート画面で表示されます。
    価格 200円(税抜)
    M(約10cm)
    送料 400円(送料の詳しい説明はコチラ!
    お問合せ この商品についてのお問合せはこちら

    お知らせ


    2020-10-18:サーフトローリングタックルとして愛用者が増加。
    2019-02-02:サーフトローリング用としても販売開始しました。
    2019-10-12:サーフトローリングの糸絡み対策として有効確認。
    2018-12-27:新型ロータリーの試作開始(さらに回収率UP)
    2018-12-13:サーフトローリングで最適と判明(弓角で全く絡みません)
    2017-06-04:送料改定しました。
    2017-04-10:店頭販売開始しました。(下記店舗リスト参照)
    2017-01-30:店頭販売開始の関係から価格改正しました。
    2016-10-03:2016 がまかつ(全国3位)渡辺様(ロータリー使用)
    2016-07-16:2016 DAIWA弓ヶ浜(準優勝)知久馬様(ロータリー使用)
    2016-06-12:2016 九州20人の会(優勝)知久馬様(ロータリー使用)
    2016-06-12:2016 九州20人の会(5位)渡辺様(ロータリー使用)
    2016-05-20:2016 DAIWA福岡(優勝)知久馬様(ロータリー使用)
    2016-05-20:2016 DAIWA福岡(7位)渡辺様(ロータリー使用)
    2015-10-04:2015 がまかつ(全国2位)渡辺様(ロータリー使用)
    2015-09-06:線材φ0.5のチョイ投げタイプの依頼受けました。
    2015-08-23:2015バトルキスで2位
    2014-07-05:2014シマノジャパンカップ(九州4位)依頼者(ロータリー使用)
    2013-07-13:2013シマノジャパンカップ(九州4位)依頼者(ロータリー使用)
    取扱店舗リスト

    吉田釣具(本 店) :福岡県宗像市東郷

    吉田釣具(新宮店) :福岡県糟屋郡新宮町

    アングル(和白店) :福岡県福岡市東区三苫

    アングル(菊川店) :山口県下関市菊川町

    アングル(彦島店) :山口県下関市彦島迫町

    シャーク新下関店 :山口県下関市一の宮

    山本釣具センター(本店):熊本市中央区本荘町

    山本釣具センター(菊陽):熊本市北区龍田町

    永尾つり具店   :長崎県長崎県大村市西大村

    ロータリー天秤仕様(ノーマルタイプ)


    線材材質:超高強度ステンレス鋼線

    線材直径:φ0.75mm

    焼き入れ:無

    天秤腕長:二等辺三角形の短辺長さ

    天秤主軸:二等辺三角形の短辺長さ

    天秤繋ぎ:短辺長さ×125%の長さ

    丸環内径:φ1.8mm

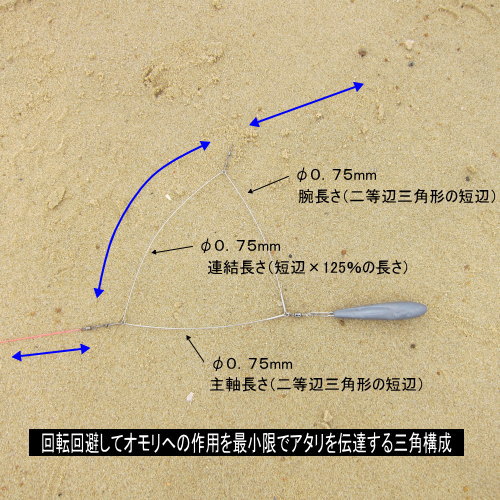

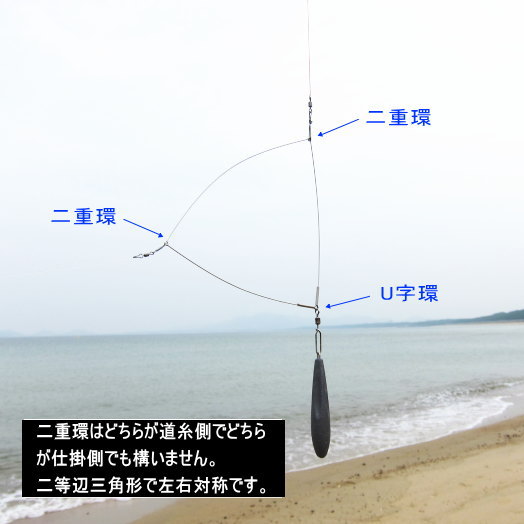

    「各部名称」

    各部名称です。
    あとの説明には、この名称で説明しています。
    投げ釣り キス釣り 高感度 天秤
    「第1の特徴はキス釣りでの超ミラクル高感度」

    1)投げ釣り(引き釣り)での超高感度に絞った設計思想で製作。
    2)天秤腕の弾力性を三角形で封じて天秤の回転だけで伝達。
    3)道糸、天秤、仕掛が直線配列でないためオモリを軸に回転回避。 4)アタリが回転回避するためオモリに吸収されないで振動伝達。
    5)天秤腕の水抵抗によるアタリ減衰を避けφ0.75線材を採用。
    6)上記の結果として超ミラクル高感度を得ました。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

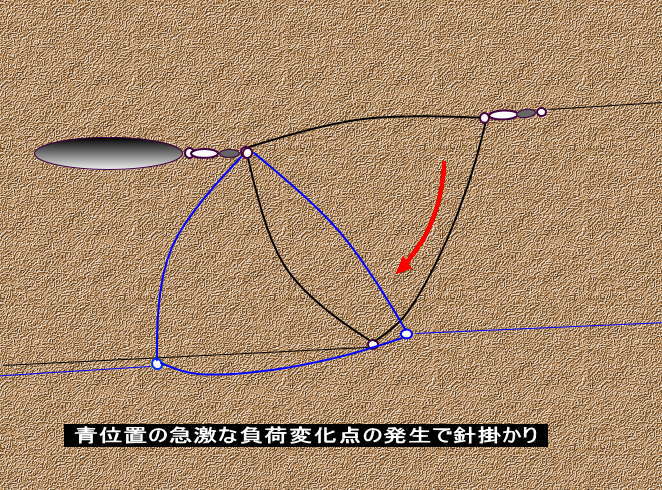

    「第2の特徴はキス釣りでの天秤回転での急激な負荷変化」

    1)腕の回転軸からの待機角度は90度より少ない70度スタート。
    2)70度からのスタートにより軽い作用でも天秤は回転開始します。
    3)回転が進んでも三角形が崩れないため回転作用が鈍りません。
    4)回転終盤でオモリ&竿の共同作用により急激な負荷変化発生。
    5)急激な負荷変化は針掛かりのための加速度となります。
    6)パワー(重さ)ではなく加速度でカツンッと針掛かりさせます。
    7)偶然の産物としてサーフトローリング用の糸絡み対策でも有効。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤
    「第3の特徴は、サーフトローリング用天秤としての活用」

    1)サーフトローリングの長年の課題であった糸絡みを解消。
    2)開発での設計思想はキス釣りだったので想定外の活用です。
    3)知人からサーフトローリングで全く絡まないとの情報。
    4)しばらく放置していると全国から同様のお便り。
    5)想定外の吉報です。続々とお便りがきています。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤
    「第4の特徴は、イカ釣りの中オモリ式エギングでの活用」

    1)中オモリ式エギングでの感度UPに大きく貢献。
    2)設計思想はキス釣りだったので、これも想定外の活用です。
    3)知人からロータリー天秤のサイズSSSが使えるとの情報。
    4)想定外の吉報です。是非、船からのイカ釣りにもご使用ください。
    5)アオリイカなどのオモリグに最適のようです。
    6)三角天秤なのでオモリグであっても感度が良いです。
    中オモリエギング アオリイカ 船 イカ釣り 高感度 天秤
    「投げ釣りで超ミラクル高感度だと何が出来る?」

    超ミラクル高感度天秤によって何が出来るようになるか・・・。
    ①アタリがビンビン伝わってきて楽しい。(基本ですね)
    ②8色先のピンキスのアタリも感じ取れる。(嬉しいですね)
    ③どんなアタリも拾うので考える情報が増えて楽しい!(むむっ)
    ④どんなアタリも拾うのでキスの気持ちが解ってくる。(ウソ~?)
    ⑤普段、気付くことなく逃しているキスの微細なアタリも把握できる。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

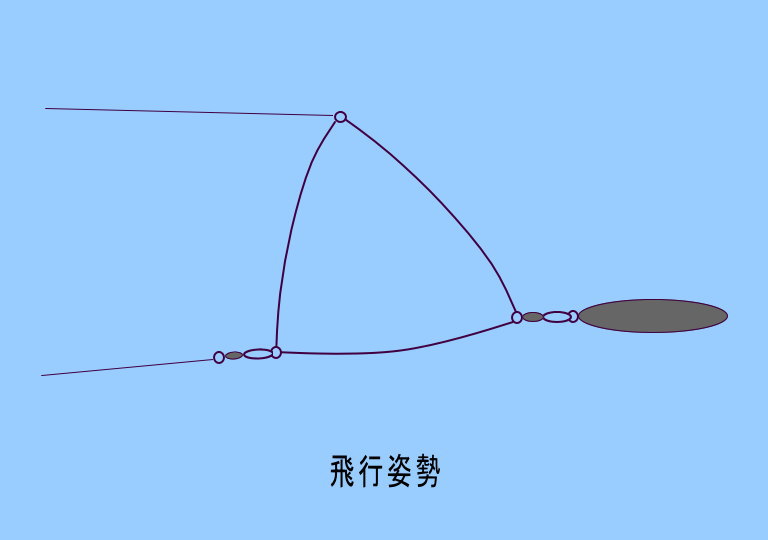

    「遠投性は?」

    Mサイズで比べると遠投性が高い天秤と比べ若干劣りますが普通の天秤と比べると同程度です。Sサイズになると遠投性が高い天秤と同程度になります。 また極細線材Φ0.75を使っていますので空気抵抗は低いのですが、2本あるので相殺されています。線材は細いのですが三角形に組んでいますので一定以上は変形しません。
    ロータリー天秤は三角形に組んでいますので、同じ極細線材でもL型天秤のように腕が畳まれて有効腕長さが短くなる事はありませんので、Sサイズでも飛行中は常に有効腕長さを保っていますので絡まない人にはSサイズをお勧めします。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

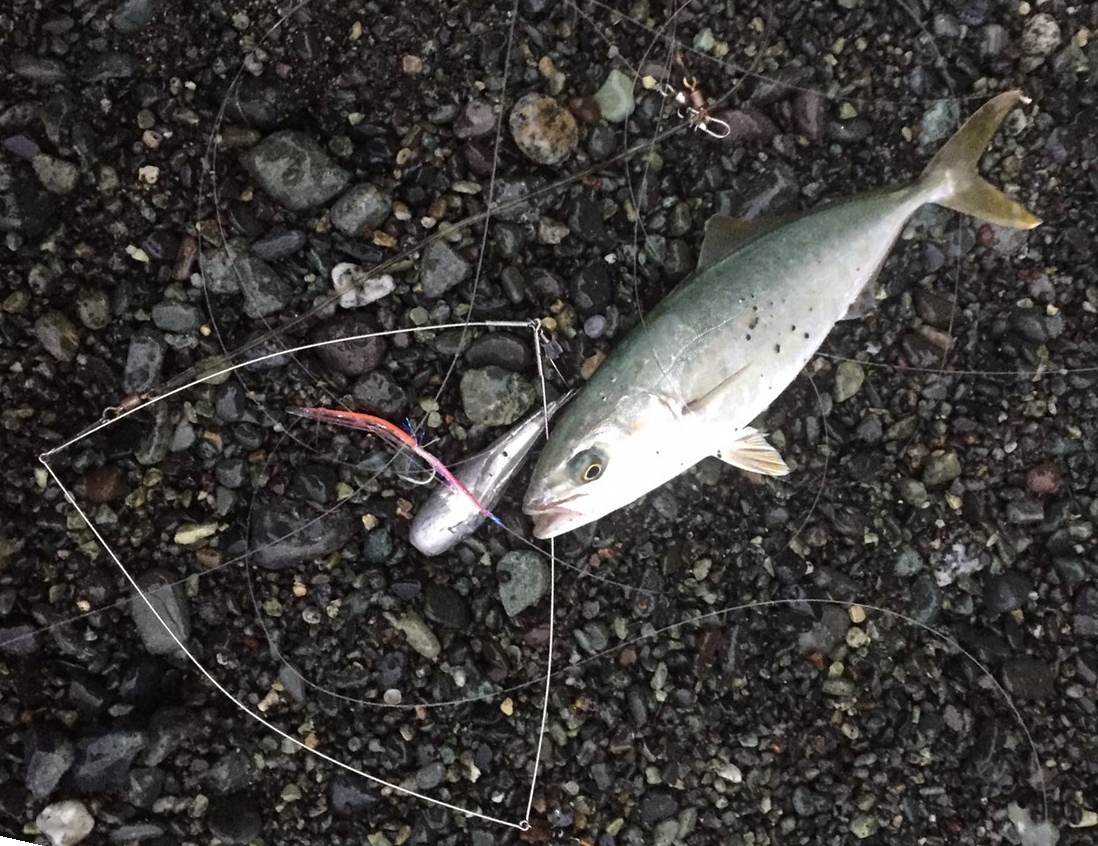

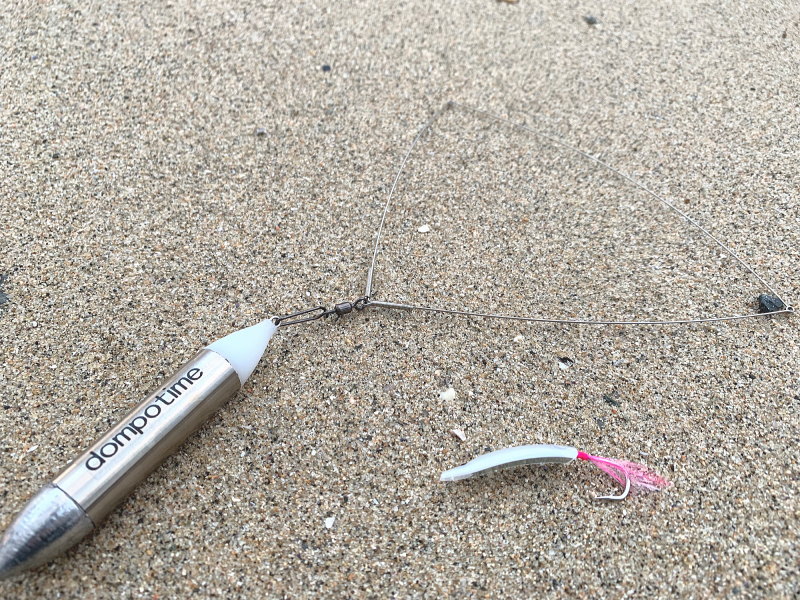

    「サーフトローリングの糸絡みと対策」

    「弓角」を使う「サーフトローリング」では、あの絡みやすい弓角の仕掛けであってもほとんど絡みません。おそらくは三角形に組んでいますので弓角の大きな負荷であっても飛行中に腕が曲がらず変形しないため絡まないことになったのではと思います。
    サーフトローリングでは、一般的に糸絡みに悩ませられますが、ロータリー天秤でそれが全く絡まないので、サーフトローリングでの糸絡み対策(タックル)として最適な天秤です。(偶然の産物です)
    サーフトローリング 仕掛け 対策 糸絡み

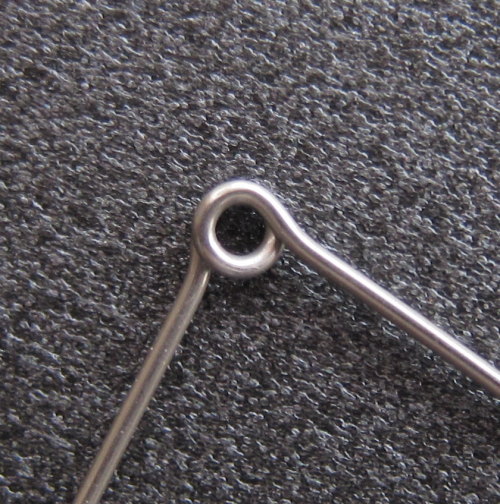

    天秤の「道糸側」と「仕掛側」の二重環構造

    天秤の「道糸側」と「仕掛側」の構造は超小径の二重環にしています。 極細線材で強度を出すためには環は超小径にする必要がありました。 機械でなく手作りでしか作れないほど超小径にしています。 それでもオモリ負荷は16kg程度しかでてませんが通常の投げ釣りでは天秤は破壊されることはありません。 また三角形のクローズ構造ですので万が一環が変形しても安全性は確保されます。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

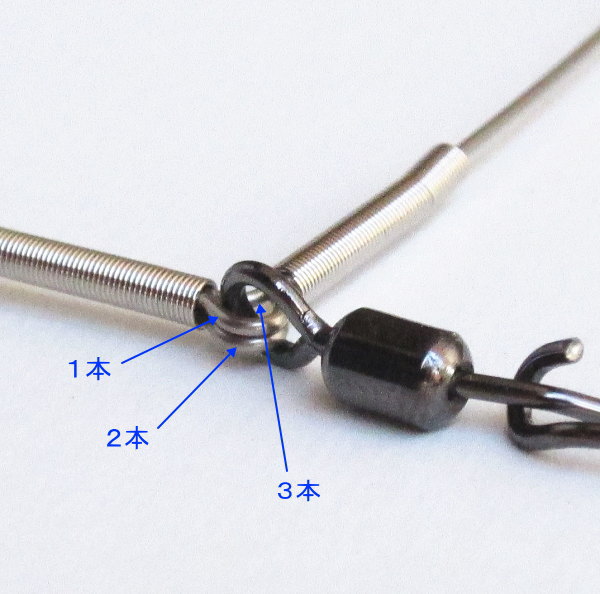

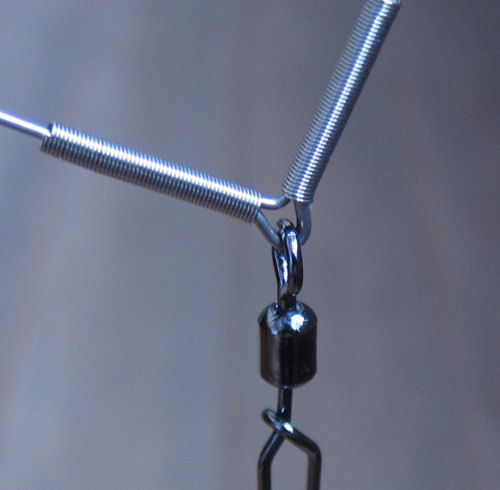

    天秤の「オモリ側」のU字環構造

    通常の天秤では主軸と腕の連結部で、強度を求められる部分です。 ロータリー天秤では、三角部材の重なり部分となっており二本分の強度がありますが、 加えて補強線材を一本追加して三本構成で腕根元強度を確保しています。 この部分の強度は必要以上に作っています。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

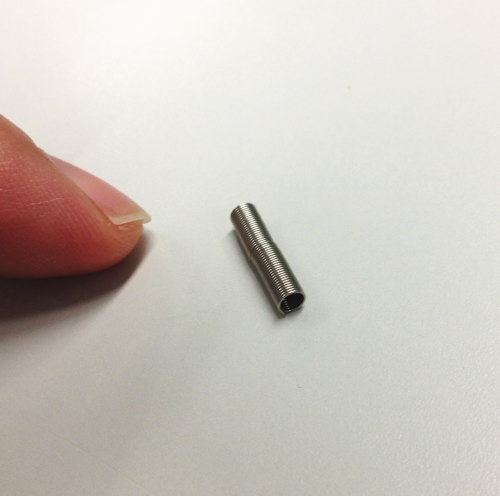

    「結合部のバネ」

    結合部のバネです。極細線材φ0.75mmを使用しているため不確実な結合工法は採用出来ません。確実な剛性を発揮するバネ挿入方式としました。ロウ付けなどは強度にバラツキが出るため極細線材では確実な強度設定ができる構造を採用しています。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

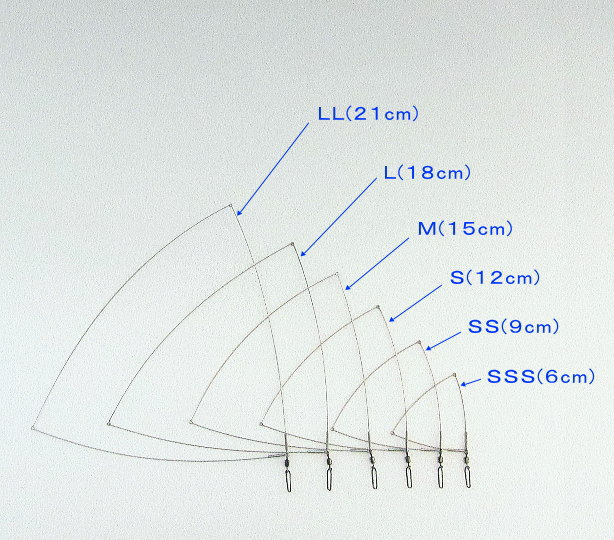

    「各サイズの基本データ表」

    各サイズの基本データ表です。 キス釣りでのオススメはMの普通サイズです。遠投ではSサイズがお勧めです。それ以外は特別な使い方をする場合のサイズです。選び方としては先ずはMサイズからで試して糸絡みがなければサイズダウンすると飛距離が伸びます。サーフトローリングタックルの用途ではMサイズがお勧めです。アオリイカなどの中オモリ式オモリのオモリグにはサイズSSかサイズSSSが良いと思います。
    【ノーマルタイプ】
    サイズ
    (または主軸)
    線径
    φ
    環の内径
    φ
    スイベル
    SSS 約6cm φ0.75 φ1.8 NTパワーキャスト
    size3
    SS 約9cm φ0.75 φ1.8 NTパワーキャスト
    size3
    約12cm φ0.75 φ1.8 NTパワーキャスト
    size3
    約15cm φ0.75 φ1.8 NTパワーキャスト
    size3
    約18cm φ0.75 φ1.8 NTパワーキャスト
    size3
    LL 約21cm φ0.75 φ1.8 NTパワーキャスト
    size3
    サーフトローリング 投げ釣り キス釣り 高感度 天秤
    ※手作りですので多少のプラスマイナスがあります。
    「超ミラクル高感度の新たな魅力」

    投げ釣り(キス釣り)の醍醐味は、やっぱりビンビンなアタリ。 最初は、そんな楽しむための天秤の依頼から始まったのですが。。。
    数年して、あるトーナメンターさんが、「今までになくキスからの情報を最大限に得る」という目的で採用して頂くようになり、 その後、いろんなトーナメンターさんからの需要が徐々に増えてきています。

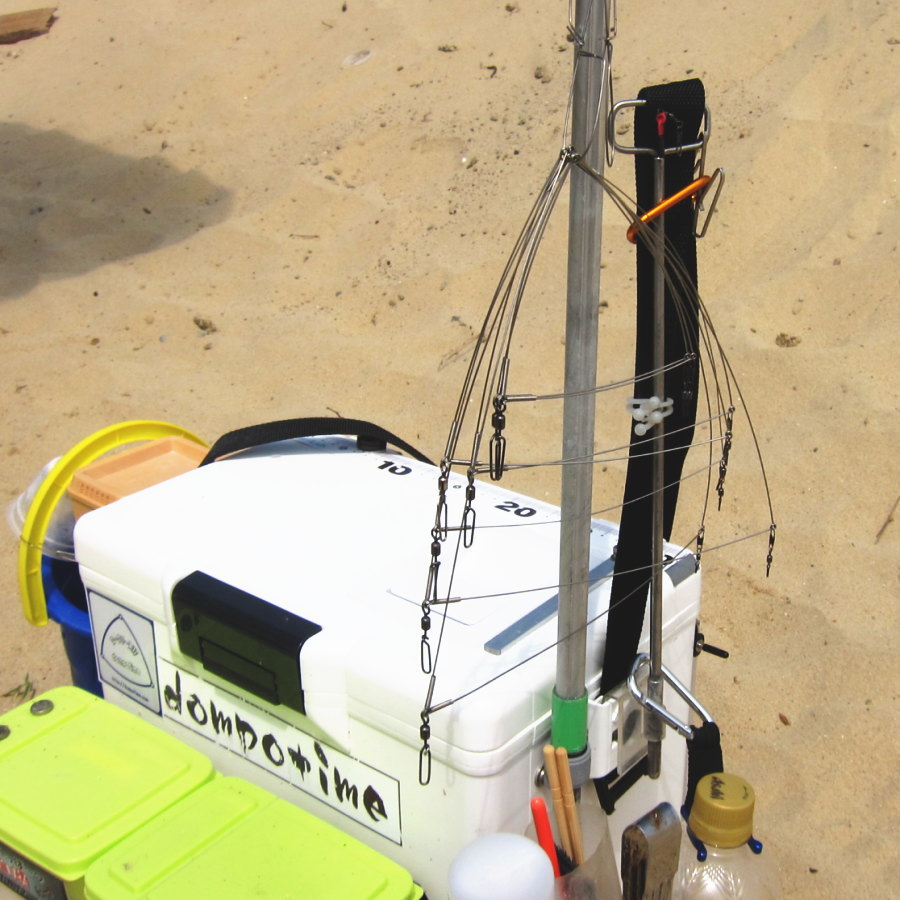

    (常用の方のクーラー取付写真)
    一方では当初目的とおりにファミリーフィッシングの一般の方でも、 「やっぱり、高感度だと超楽しい~ (^^)」との事で愛用者が徐々に増えてきているのを感じます。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤

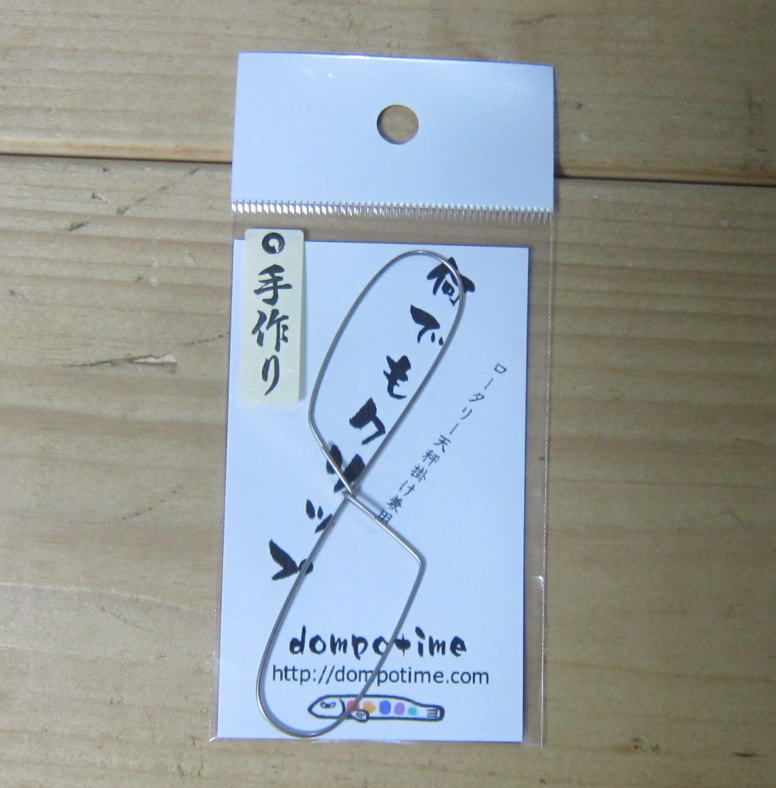

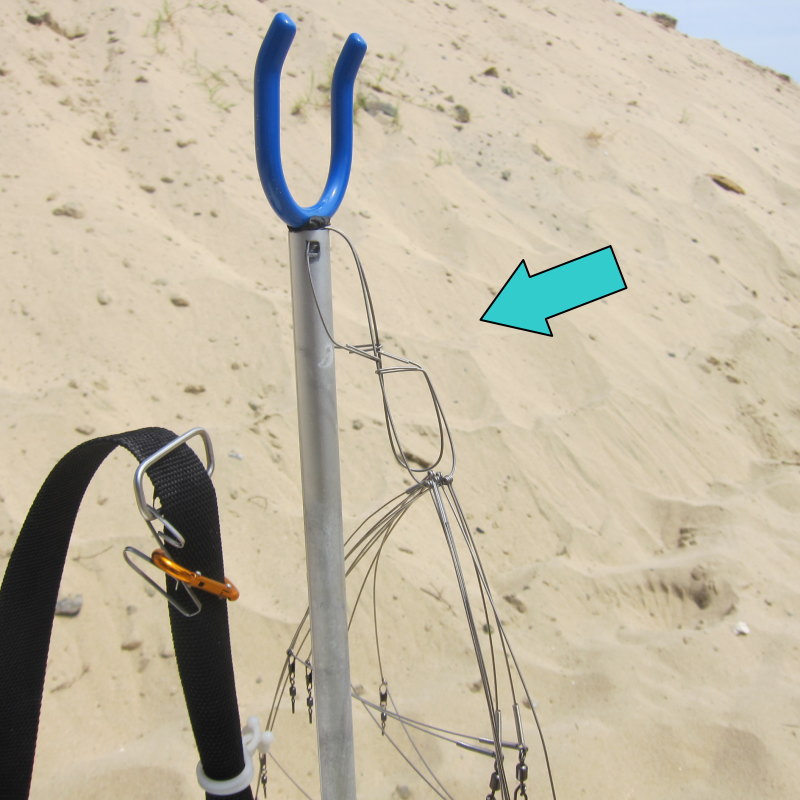

    「何でもクリップ」

    ロータリー天秤は、構造上の都合から収納性が悪いです。その関係で、上の写真のようにクーラーの竿掛けにぶら下げる「何でもクリップ」をオプションで用意しています。
    「何でもクリップ」は、名前の通り、何にでも使えます。自由な用途でご使用ください。
    サーフトローリング 投げ釣り キス釣り 高感度 天秤
    「ブログにて最新情報を発信しています。」

    「あれこれ写真集」

    あれこれ写真集です。どうぞご覧ください。
    「ロータリー天秤」のいろんな写真をどっさり掲載しています。
    各部の製作工程写真です。「ものづくり」に興味がある人はどうぞ!
    失敗だらけで日の目を浴びなかった試行錯誤などを掲載しています!
    ユーザーから寄せられたいろんな情報は都度ココに掲載します!
