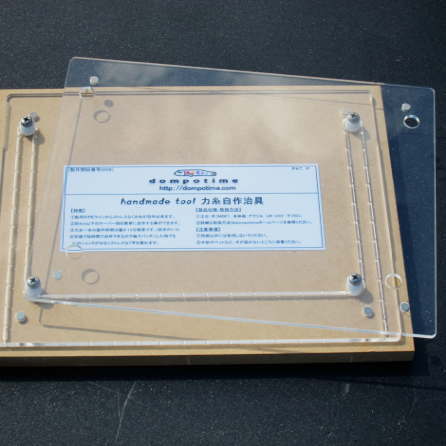

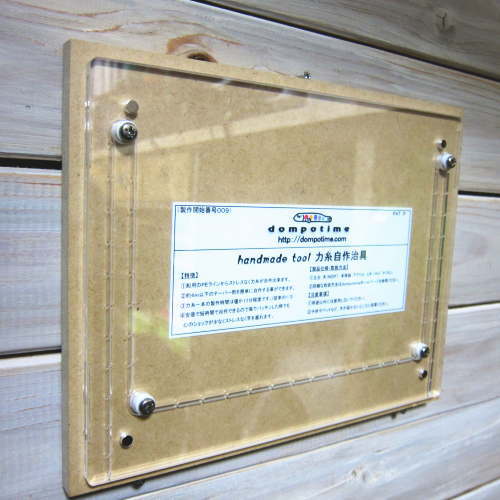

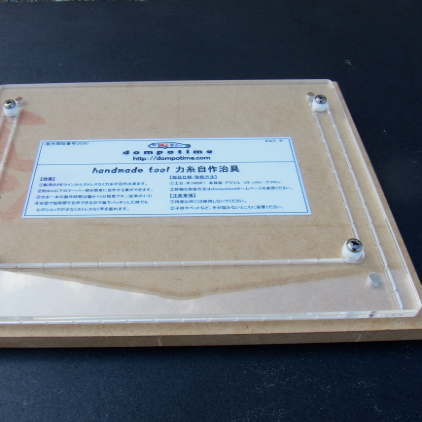

    ●投げ釣りの力糸自作治具

    投げ釣りの力糸を自作する治具です。船用PEラインから約4mまでのテーパーラインであれば慣れてくれば7分程度で自作可能です。
    材料費は150~200円/本程度で済みます。結び目なしの良好な力糸で、ほとんど失敗なしに作れます。

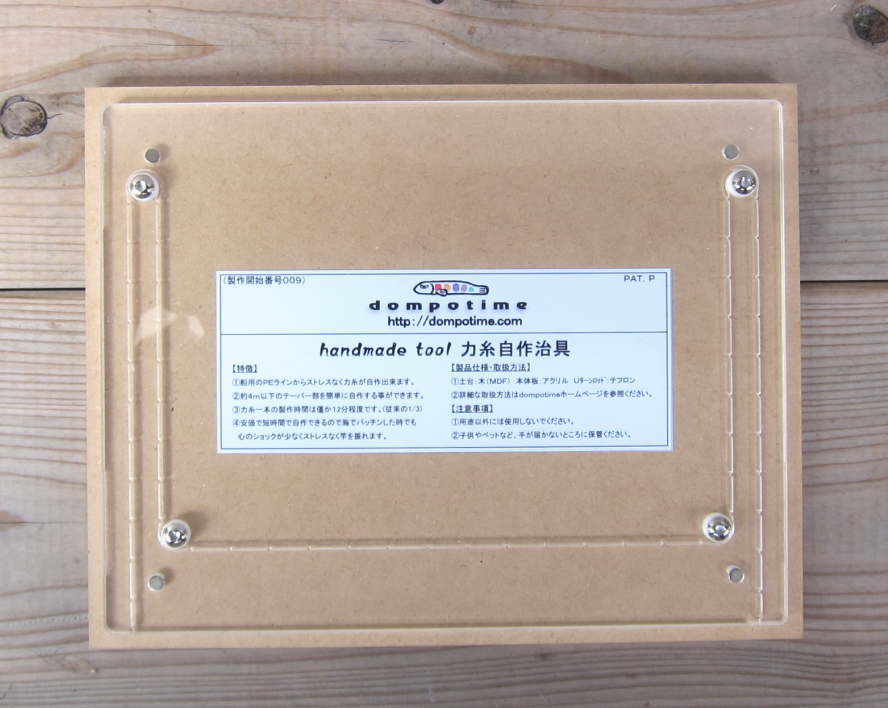

    商品名 handmadetool力糸自作治具
    サイズ 縦:214mm 横:274mm 厚:20mm
    付属品① 先とがりピンセット 1個
    付属品② クリップ(単線テーパー化用) 2個
    在庫状況 ※カート画面で表示されます。
    価格 価格5400円(税抜)←※7,200円(一時的値下)
    注文
    送料 700円(送料の詳しい説明はコチラ!
    お問合せ この商品についてのお問合せはこちら

    お知らせ


    2018-04-25:市販品にない独特な力糸の自作が増加傾向。
    2017-06-04:送料改定しました。
    2017-05-16:軍資金確保のため一時的セール開始。
    2017-04-10:力糸自作治具の発売開始
    2017-04-01:完成(ブログ公開しました。)


    取扱説明書(印刷用PDF)※準備中

    handmadetool力糸自作治具 仕様

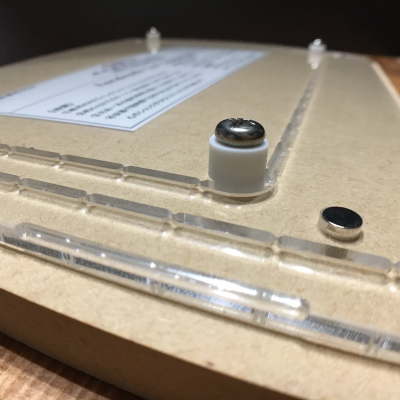

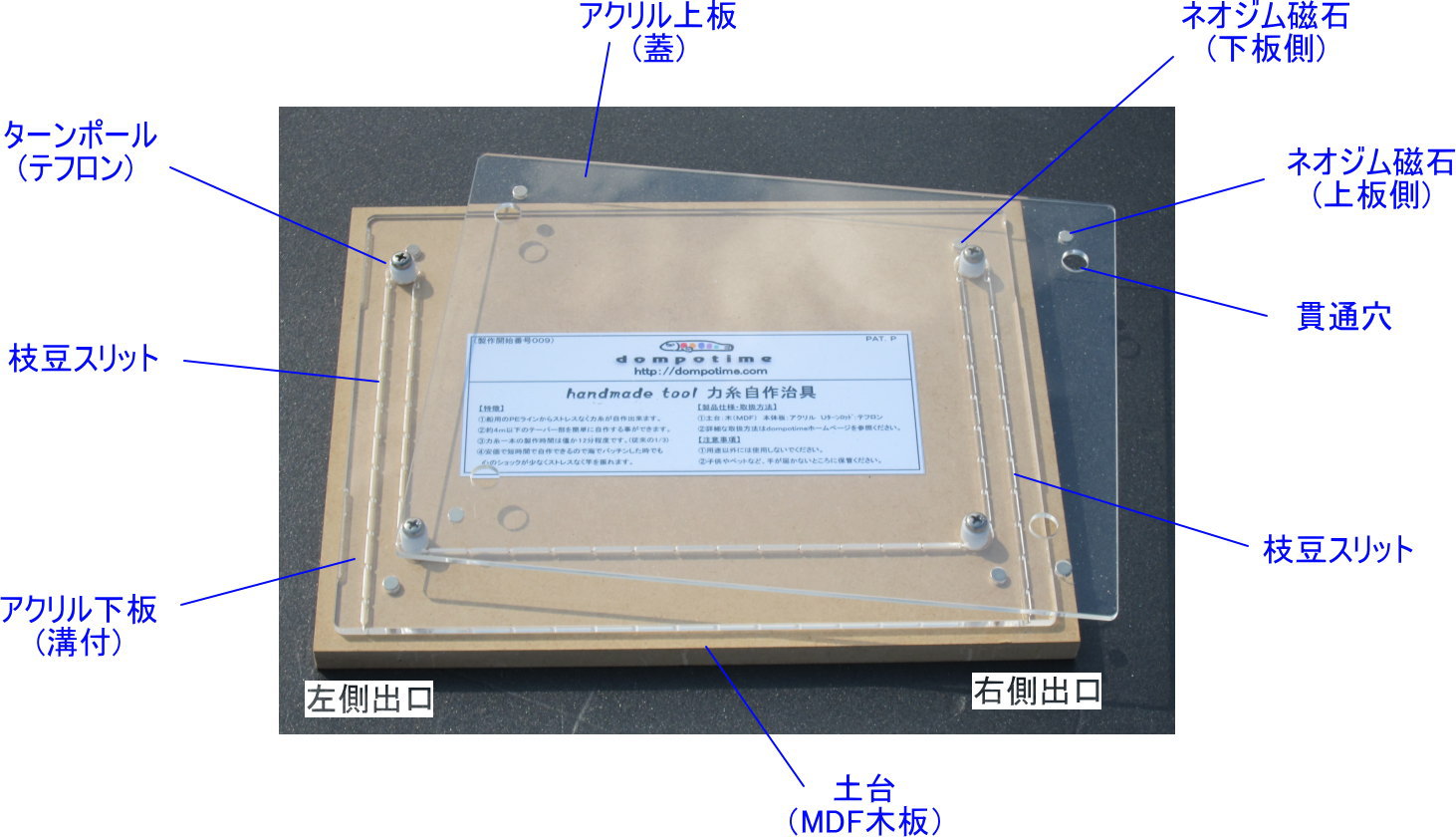

    アクリル上板(蓋) :アクリル(200×240×t3)

    アクリル下板(溝付):アクリル(200×240×t5)

    土台(木板)    :MDF繊維版(214×254×t12)

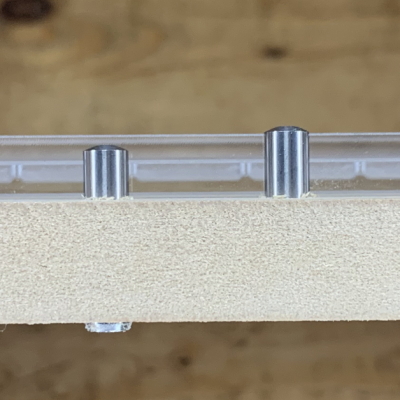

    ターンポール   :テフロン樹脂(φ10×h9mm)

    取付ネジ     :ステンレス(4本)

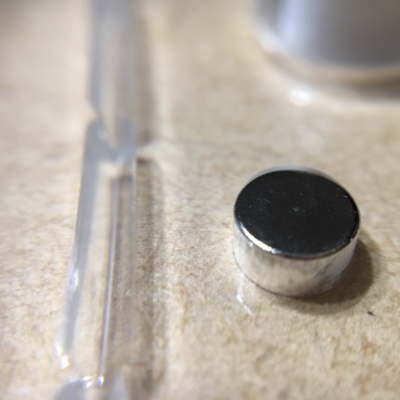

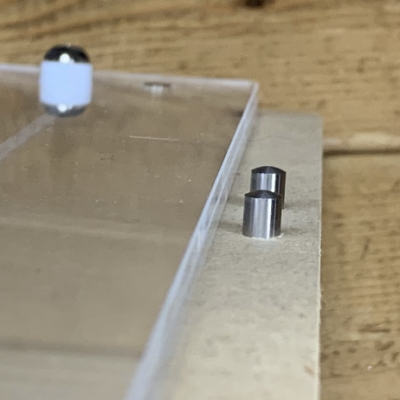

    磁石(四隅)    :ネオジム磁石(2枚×4か所)

    枝豆スリット長さ :84cm(総長さ)

    付属品①     :先とがりピンセット

    付属品②     :市販クリップ

    あれこれ情報集

    ◆完成品の各部写真集 ※準備中

    ◆ユーザーフィードバック情報集 ※準備中

    「目的・特徴」

    【用途】
    投げ釣りの力糸を、船用PEラインから単線を順次一本ずつ抜き取ってテーパー部を自作するための治具です。
    投げ釣りでは力糸の消費も半端ではありません。投げに慣れずに毎回パッチンしてしまったり、岩場付近を根掛かり覚悟で攻めたり、様々な理由で力糸を失います。そんな力糸を自作するものです。
    【特徴】
    ①船用PEラインからストレスなく楽しみながらスイスイ自作可能。
    テーパー部は約4mまで製作可能。(PEによっては5mも可能)
    ③一本の製作時間は慣れれば僅か7分程度です。(ムービー参照)
    ④最端部が単線3本までは結び目なしの良質なテーパー力糸が可能。
    ⑤万が一抜いたらいけない単線を抜いた場合でも治具で対処可能
    ⑥安価で容易に自作できるので海でパッチンしても心のショックが少なくストレスなく竿が振れます。 (材料費150~200円/本程度)
    ⑦失敗することなく網目も乱さないのでかなり良質な力糸が自作可能。
    力糸 自作 手作り pe
    「PE単線(ストランド)を抜き取るしくみ」

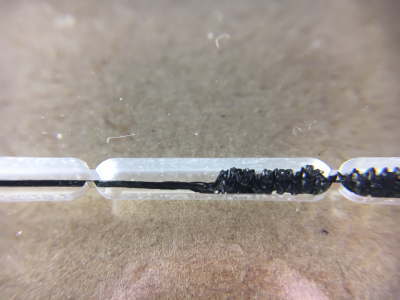

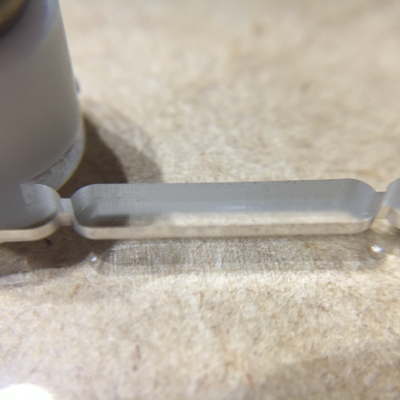

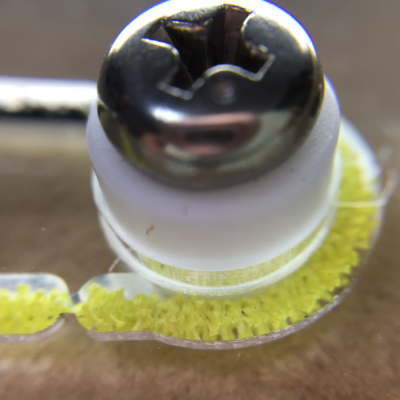

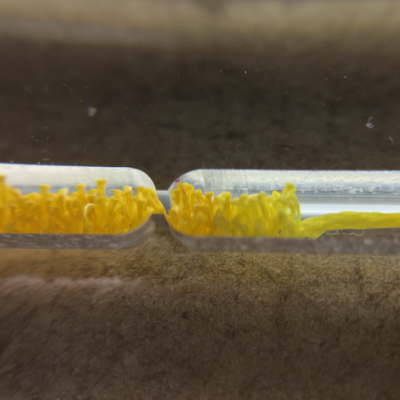

    船用PEからPE単線(ストランド)を一気に抜き取るしくみのムービーです。手作業でPE単線を抜き取る時にPEの編み込みが膨らんでいきますが、その膨らみを一定の溝(スリット)で囲んで、その溝幅を枝豆形状に区切った空間に閉じ込める事で、残りPE単線数が何本であっても一気に抜き取れるようになっています。

    ●しくみのイメージムービー

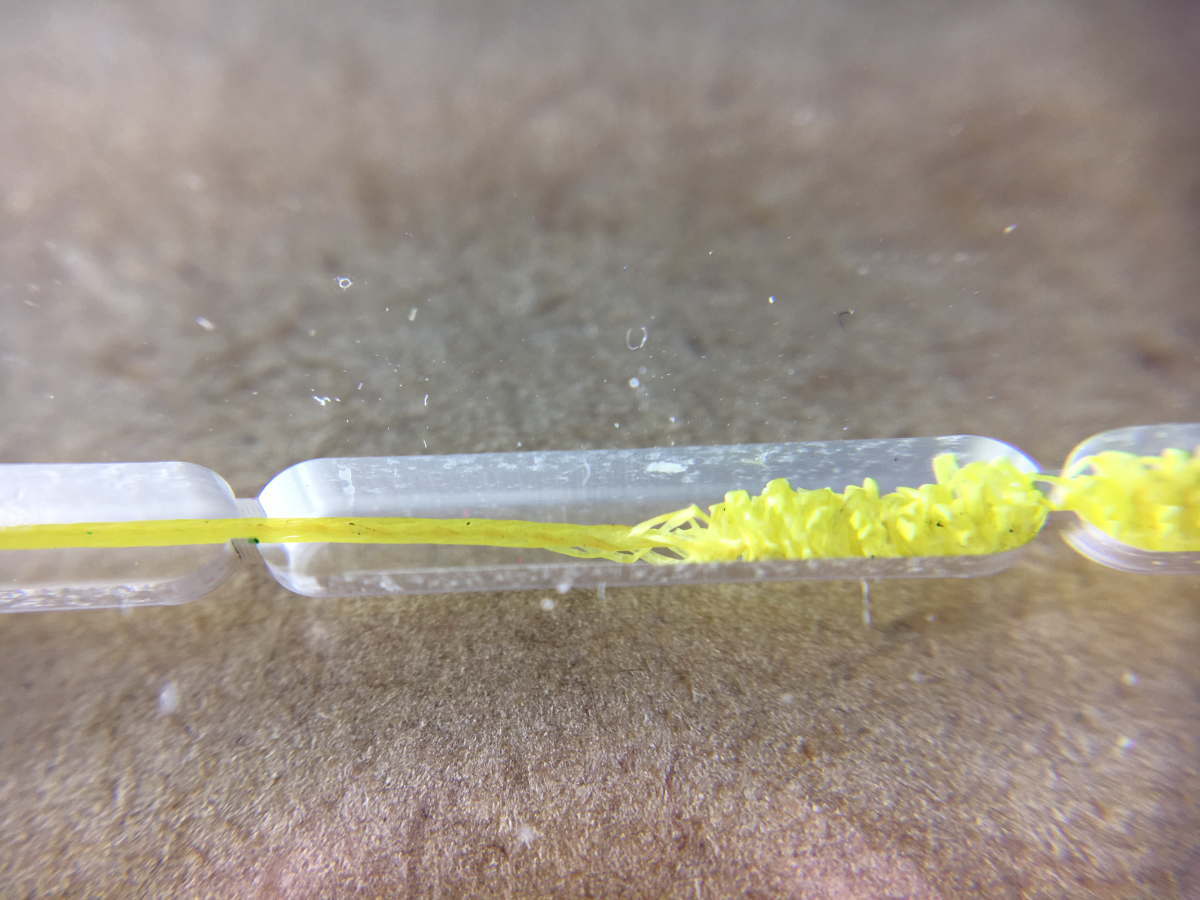

    ●枝豆スリットの内部拡大ムービー
    「結び目を作らない力糸のしくみ(単線テーパー化)」

    4本目や5本目の抜き取りでも結び目なしでPE単線が解けないための「しくみ」を紹介します。それは最後の4~5本目の抜き取りで、単線を網目に戻す前に単線を単線テーパー化してから戻します。これによって手触りが良い良質な力糸が自作出来ます。では単線テーパー化のムービーです。

    ●単線テーパー化 ムービー

    「単線を判別して選び出すしくみ(単線判別)」

    4本目や5本目では、「抜いて良い単線」と、「抜いてはいけない単線」の判別作業が必要です。その判別作業の「しくみ」を紹介します。では単線の判別ムービーです。慣れれば数秒で判別できます。

    ●単線判別作業 ムービー

    「船用PEラインからの高速力糸自作<全工程 5分58秒>)」

    船用PEから力糸(テーパーライン)を自作する全行程ムービーです。慣れていればこのムービーのように6分程度で1本の作業を終えていますが、一応平均して7分程度と思ってください。慣れるまでは約10分程度はくらい掛かるかもです。

    ●全工程(高速5分58秒)

    ●全工程(説明ナレーション付のムービー)
    「テーパー自作方法の選択(設計思想)」

    一般的に、船用PEラインから力糸を自作する方法は以下の2パターンあります。

     【PE端部からPE単線を順次抜いては引き戻していく方法】
     【PE上部(途中)からPE単線を順次抜いていく方法】

    本治具は、上記②のPE上部(途中)からPE単線を順次抜いていく方法を採用して設計しています。 是非、力糸自作治具の最大効果を発揮するために、本ページ最後に掲載の「取扱説明書」 に沿った作業手順を推奨致します。

    本治具を使って下から抜くことも可能ですが、端部から抜く方法は単線を選びやすい反面、編込みを 何度も乱しますので仕上がり面は悪くなります。(途中からの単線の選び方も解決しています)
    「各部写真集」

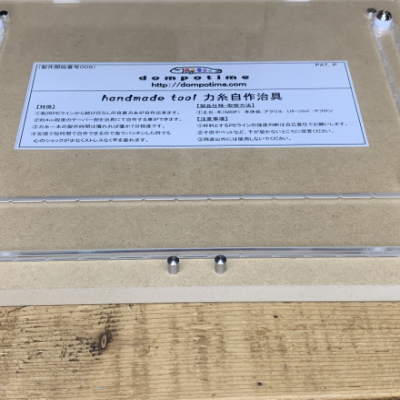

    力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe
    「ブログにて最新情報を発信しています」


    【作業手順目次】

    stage0 船用PEラインの選定
    stage1 テーパー計画寸法を決める
    stage2 治具に船用PEラインをセットする
    stage3 PE単線の順次「5本抜き取り」と「単線テーパー化」
    stage4 PEラインの取出しチェックと追加処理
    stage5 最端部をPE単線2本で計画する場合


    ◆stage0 船用PEラインの選定◆
    ①船用PEライン8本ヨリを使って、力糸テーパーラインを作ります。船用PEラインの強度表示を確認して用途にあった強度のラインを選んで材料としてください。
    ②船用PEラインの種類によっては、コーティングの有無など、PE単線を抜く時の滑りが違ったりしますが、おそらくほとんどの船用PEで治具にて約4mテーパーまでは自作出来ると思います。
    ③ただし、船用PEによっては5mテーパーも作れるほど滑りが良いものもありますし、逆に4m弱が限界なものもあるかもです。手作業でも全く自作出来ないような船用PEラインであれば、治具を使っても自作出来ませんので予めご了承願います。
    ★船用PEラインの使用例(参考)★
    以下に、一般的に船用PEラインから力糸を自作するときに使われているラインを紹介致します。これ以外でも手作業でも自作出来るような船用PEラインであればどの船用ラインでも使用可能です。
    (強度等の安全判断は自己責任でお願い致します。)

    力糸 自作 手作り pe
    【DAIWA メガセンサー8】
    この船用PEラインは、単線も掴みやすく、単線を抜き取る時の滑りも良好で、仕上がりも良好です。比較的問題なく自作出来る船用PEラインです。<推奨>
    (テーパー部5mまで楽に製作可能)
    力糸 自作 手作り pe
    【DUEL ハードコア×8】
    この船用PEラインは、単線は掴みやすいです。単線の抜き取る時の滑りは若干抵抗があります。染料が治具と手に付くのが多少難点ですが仕上がりは良好です。
    (テーパー部4mまで製作可能)
    力糸 自作 手作り pe
    【ユニチカ ユニベンチャー】
    この船用PEラインは、単線が若干掴みにくく、単線を抜き取る時の滑りも若干抵抗があります。テーパー区間3mであれば難なく自作できますが4mになると抜き取りが重くなります。
    (テーパー部3.5mまで製作可能とします)


    ◆stage1 テーパー計画寸法を決める◆
    ①市販のPE力糸ラインのテーパー区間は3m~5m程度と長いです。
    ②一般的に素手で手作りされているテーパー区間は約3m以下がほとんどです。長いテーパー区間を手作りするのは大変なので3mを超えて自作されている人は滅多にいないようです。(3mでも大変です)
    ③テーパー区間は、長いほど投げた時のトラブルは少なく、最低でも3mはあった方が良いように思います。3mで大丈夫とは思いますが3.5m~4mあればライントラブルに対するリスクはかなり減ります。
    ④本治具は、約4mまで楽に自作出来るしくみになっています。是非、余裕あるテーパー区間でトラブルがない投げ釣りを楽しんでください。
    ⑤実際3.5m程度のテーパー区間があれば必要十分?のようにも思いますが、さらにテーパー区間を長くしてリスク回避をしたい場合は、船用PEを選べば5mテーパーでもこの治具で自作可能となっています。
    (船用PEラインの選び方は<stage0>を参照。)

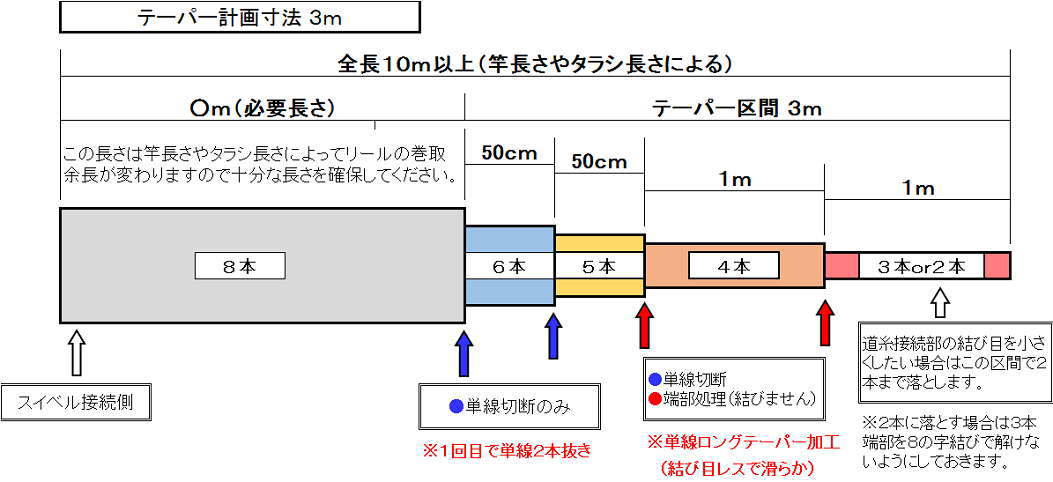

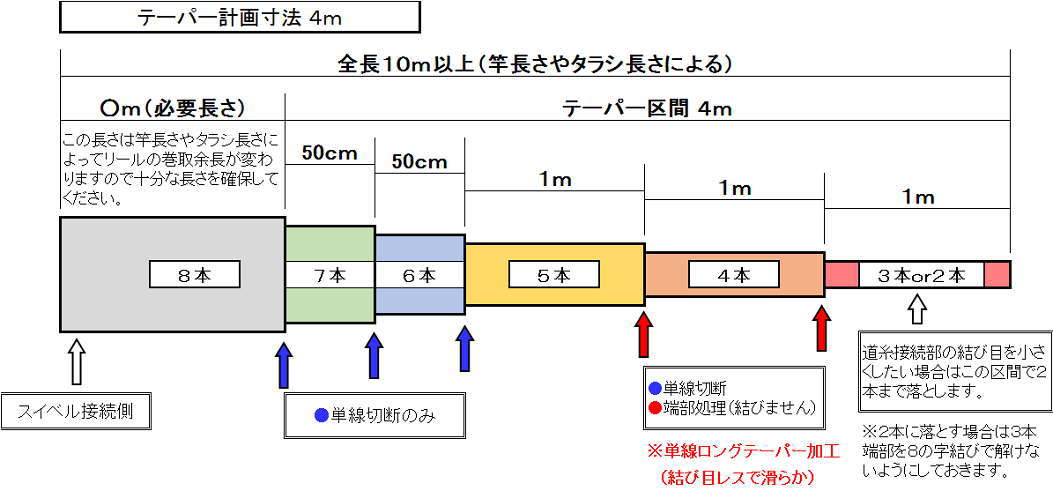

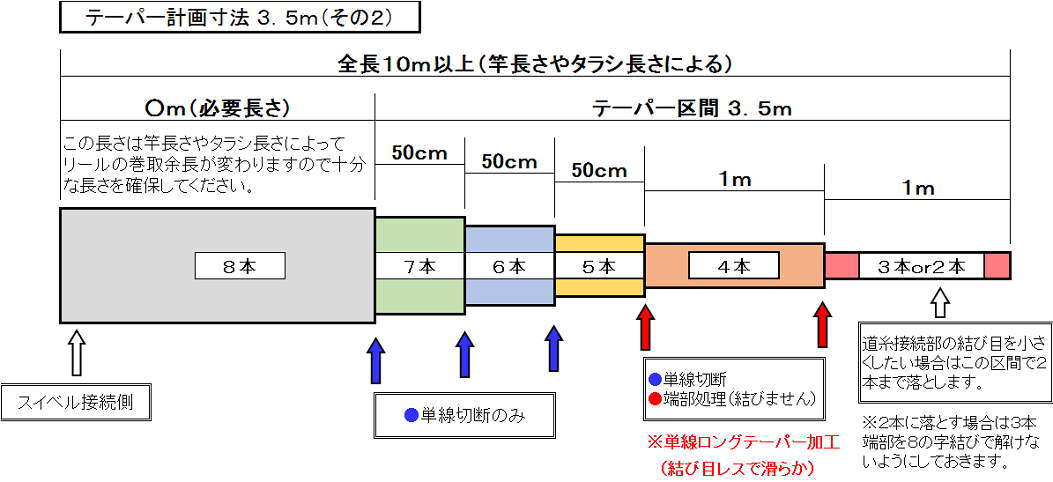

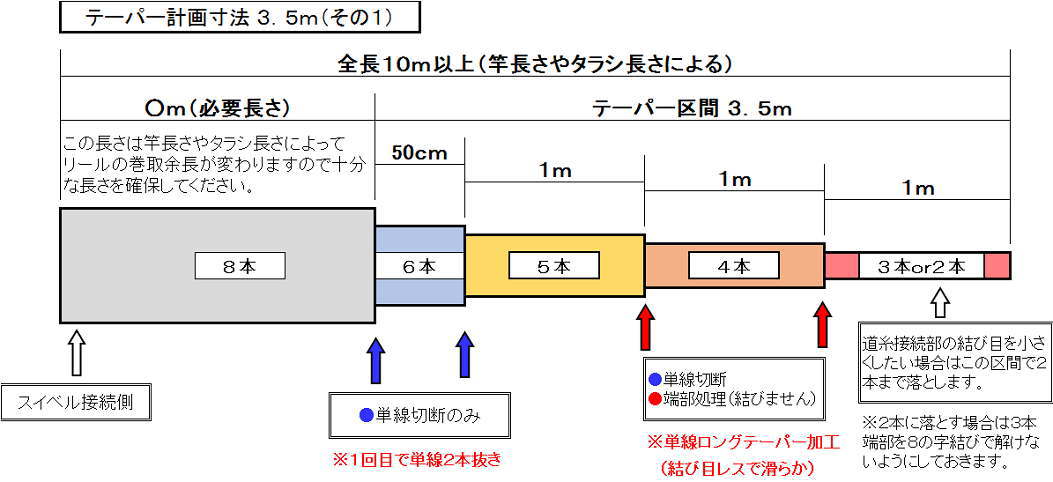

    ⑥テーパー計画寸法は、太い方を密に短く抜いて細い部分を長くとるのが一般的のようです。参考までに断面減少割合を下記に示します。

     8本→7本 : 12.5%(断面減少&重量減少)
     7本→6本 : 14.3%(断面減少&重量減少)
     6本→5本 : 16.7%(断面減少&重量減少)
     5本→4本 : 20.0%(断面減少&重量減少)
     4本→3本 : 25.0%(断面減少&重量減少)
     3本→2本 : 33.3%(断面減少&重量減少)



    力糸 自作 手作り pe
    力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe



    ◆stage2 治具に船用PEをセットする◆

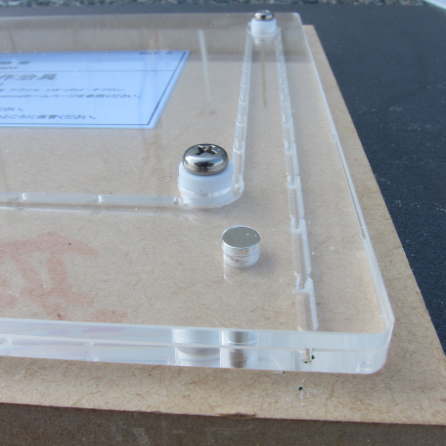

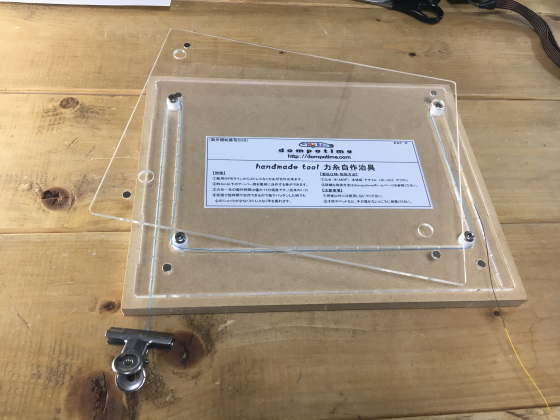

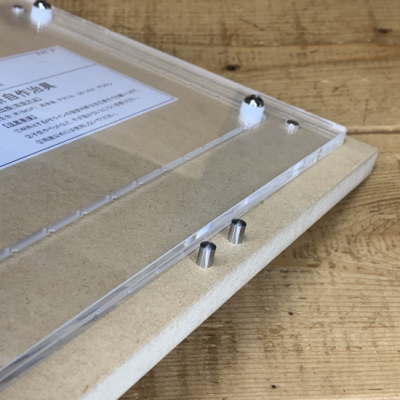

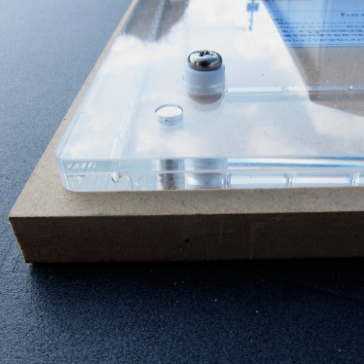

    ①アクリル上板を開けます。ネオジム磁石で密着しているだけですので、上板と下板の隙間にある切り欠きに爪を掛けて上蓋を開けて取り外します。

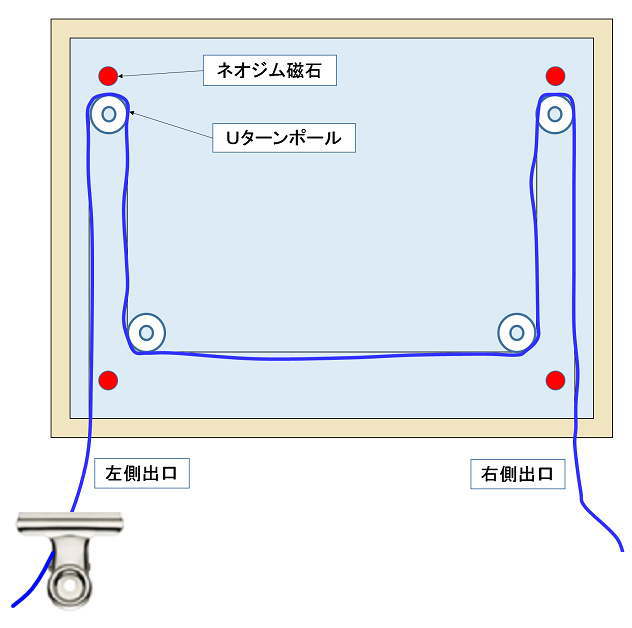

    ②次にアクリル下板のターンポールに船用PEを掛けていきます。
    治具は左右対称なので、どちらがテーパー端部で計画しても構わないのですが、本取扱説明では、右側出口をPE(太)、左側出口をPE(細)とした場合で説明していきます。
    力糸 自作 手作り pe

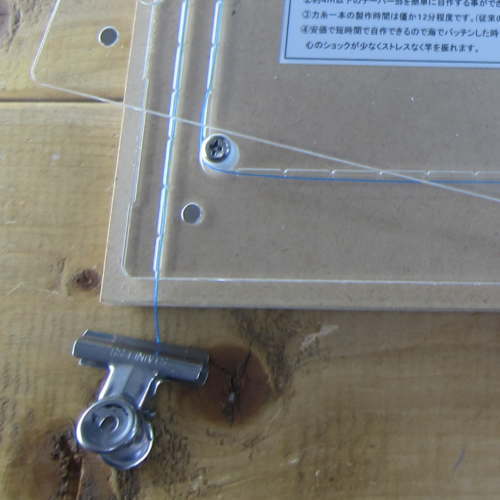

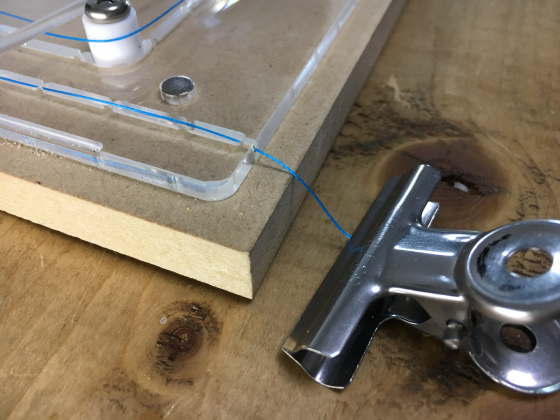

    ③PEラインはテンションが掛かっていると枝豆スリット上に配列されやすいので、左側出口のPEラインを付属クリップで挟んで、付属クリップを机から落として下げておくと、テンションが掛かりうまくいきます。
    力糸 自作 手作り pe 力糸 自作 手作り pe

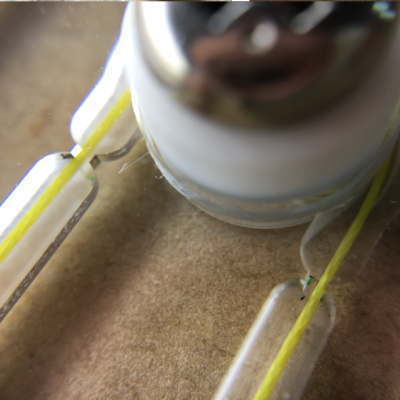

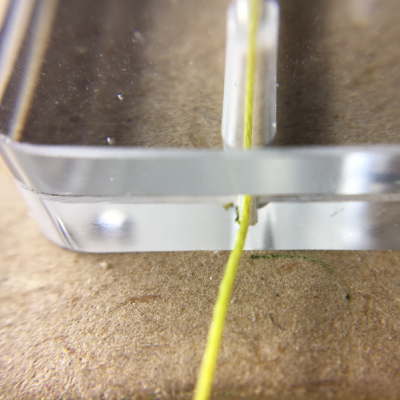

    ④アクリル上板を閉じて左右のPEラインを交互に引いてPEラインを枝豆スリットに落としていきます。PEが枝豆スリットに全て落ちると引き具合が極端に軽くなりますので簡単にわかります。
    ◆stage3 PE単線を順次「5本抜き取り」と「単線テーパー化」◆

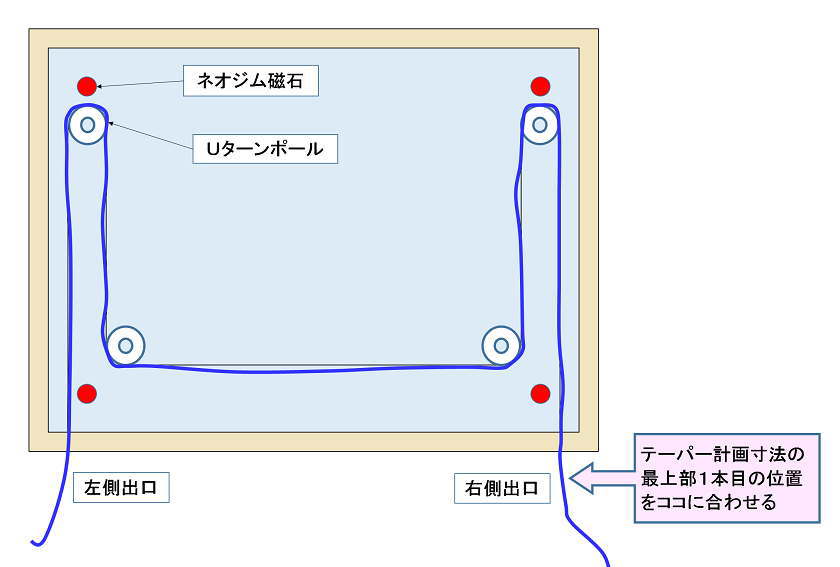

    ①それでは順次1本目から抜いていきます。下図のようにテーパー計画寸法の最上部1本目の切断位置を右側出口に合わせます。
    力糸 自作 手作り pe

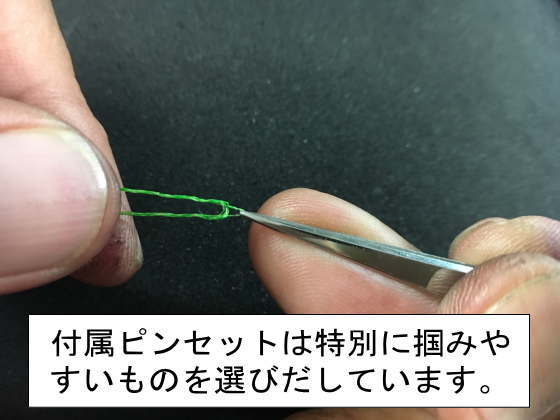

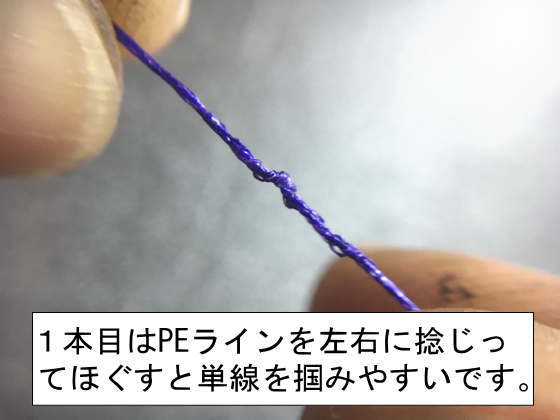

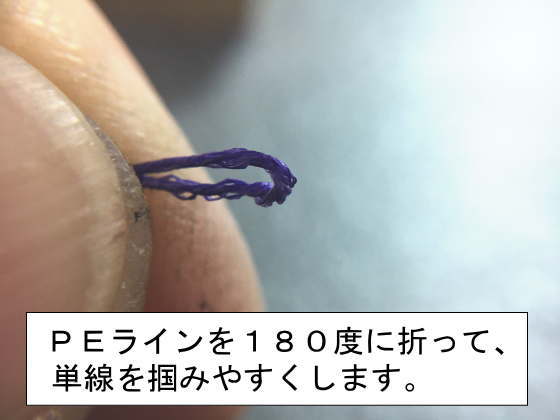

    ②計画切断位置のPEラインを左右から指で摘まんでPE軸を数回捻じってPEラインを部分的にほぐします(2本目以降は必要なし)。次にほぐした部分を180度に折って片手で掴みます。反対の手で付属ピンセットを使って単線1本を狙ってチョピっと掴みます。
    ③軽く引き出してみます。重い場合は無理せず掴みなおします。再び軽く引き出してみます。無抵抗に出てくれば1本を掴んでいます。(明確な差があるので1本かどうか簡単に解ります)
    力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe

    ④【抜くべき単線の判別作業】
      ★この判別作業は1~3本目は省略します。 (4~5本目で実施します)★

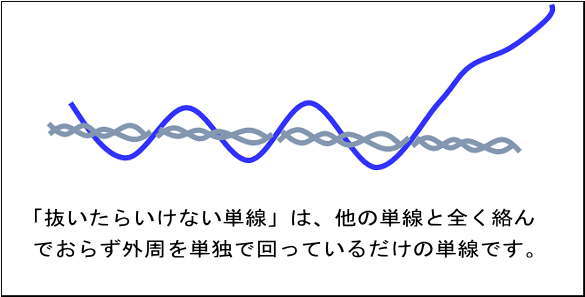

    (1)本来、抜いてはいけない単線とはどのようなものか?というと下図のような単線です。単線が他の単線と全く絡んでおらず外周を単独で回っているだけの単線です。これを数秒で判別します。
    力糸 自作 手作り pe 力糸 自作 手作り pe

    (2)それでは「抜いたらいけない単線」かどうかを判別します。(一瞬で判別できます)

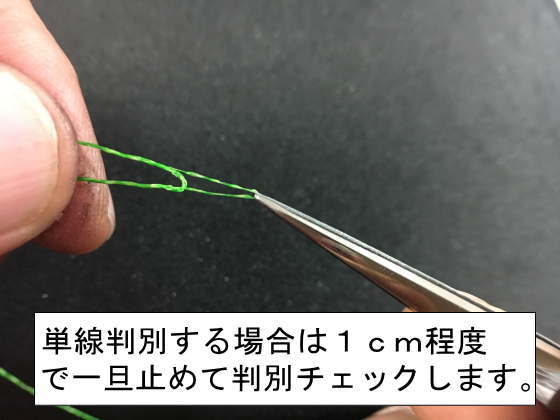

    (3)下写真のように、単線を1cm弱を引き出して一旦止めます。ここで「抜くべき単線」の判別作業をします。船用PEから単線を抜いていく場合は、「抜いて良い単線」「抜いてはいけない単線」が4本目と5本目で出現してきます。

    (4)では「抜いたらいけない単線」かどうかを判別します。1cm弱を引き出して一旦止めた単線をピンセットで掴んだまま、PE本線のどちらか片方をPE軸で左右に捻じって観察します。

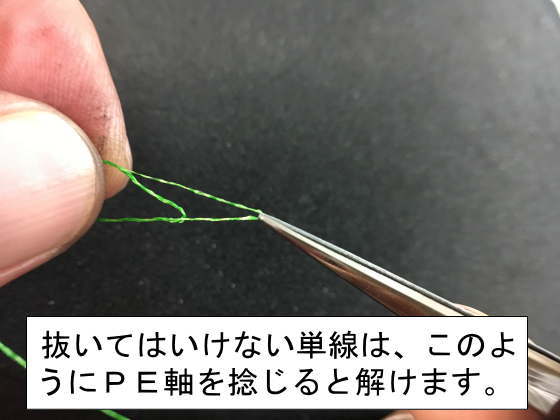

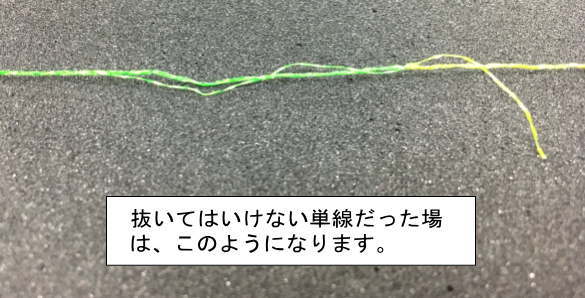

    (5)この時に「抜いてはいけない単線」であれば下写真のようにスルスルと解けていきます。その場合は、そのラインはまさしく「抜いてはいけない単線」です。(簡単に解ります)

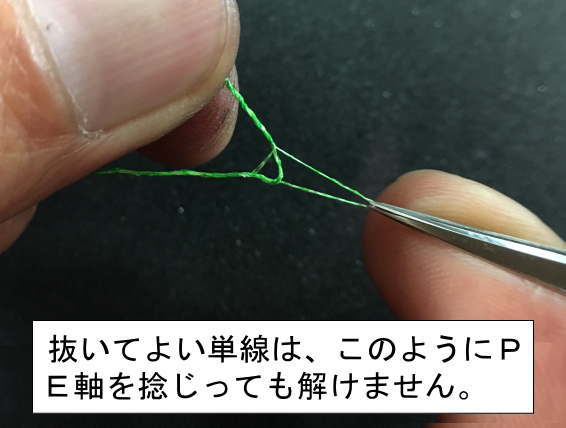

    (6)この時に「抜いてよい単線」であれば下写真のように解けていきません。その場合は、そのラインはまさしく「抜いてよい単線」です。(簡単に解ります)

    力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe
    【参考情報】
    上写真の抜いてよい写真では、捻じる事で短絡してくる単線一本が見えます。これが抜いてはいけない単線です。これが見えてくるかどうかで素早い判断の指標にもなりますので参考にしてください。

    (7)「抜いてはいけない単線」だった場合、「それ以外の単線を抜けばいいんだ」と考えるかも知れませんが、一旦仕切りなおして引き出したループを編込みにに戻しましょう。そして改めて単線を選び直して再度判別チェックをします。(ダメだったら何度でも選びなおしてください)

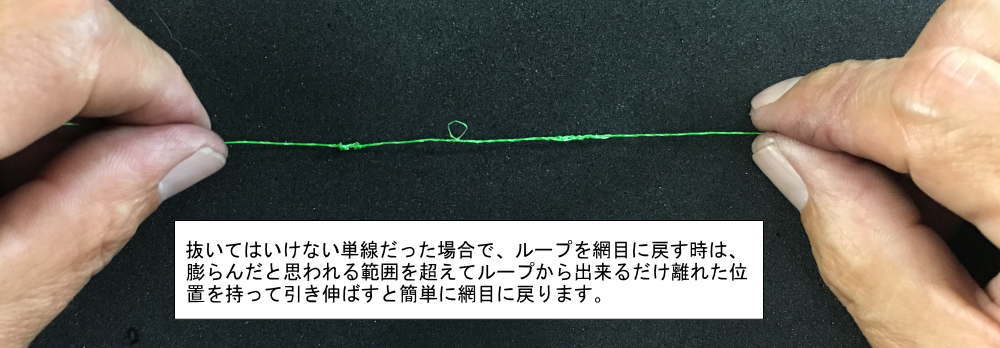

    (8)ループを網目に戻す時は、膨らんだと思われる範囲を超えてループから出来るだけ離れた位置を持って引き伸ばすと簡単に網目に戻ります。
    力糸 自作 手作り pe

    【最後に一言】
    特には4~5本目の抜き取りで「抜いてはいけない単線」が出現してきますが、極めて低い確率で極稀に3本目でも出現する事もあるようです。4本目~5本目に加えて3本目から判別チェックしても構いません。1本目から2本目は判別作業は全く必要ありませんので作業省略してください。
    (最後に判別失敗したと解っても大丈夫です。後述の後処理で修復可能です)

    ⑤それでは単線をピンセットで引き出して30cm以上引き出してください。
    (単線テーパー化に必要な長さです。)
    力糸 自作 手作り pe

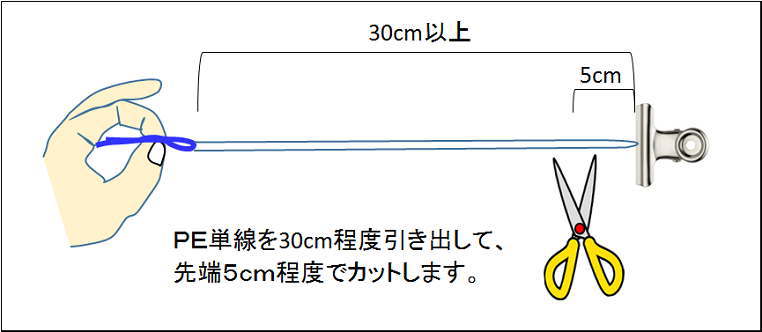

    ⑥PE単線を30cm程度引き出したら端部を5cm弱でカットしてください。
    ⑦【編込に戻す側の単線を単線テーパー化】
      ★この判別作業は1~3本目は省略します。 (4~5本目で実施します)★
    (1)「単線テーパー化」は「結び目なし」の良質なテーパー力糸を作るための処置です。ですから「単線テーパー化」は4~5本目ので実施必要な作業です。1本目~3本目は「単線テーパー化」は全く必要ありませんので、この作業は省略して単線カットしたらそのまま編込みに戻してください。

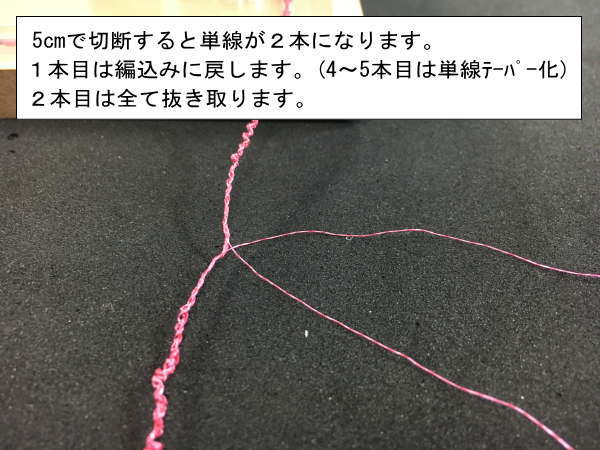

    (2)それでは単線をテーパー化をします。5cmカット後の2本の単線のうち、編込みに戻す方の単線を「単線テーパー化」をした上で編込みに戻します。

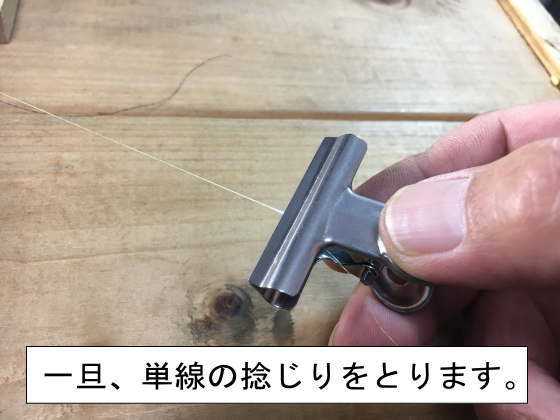

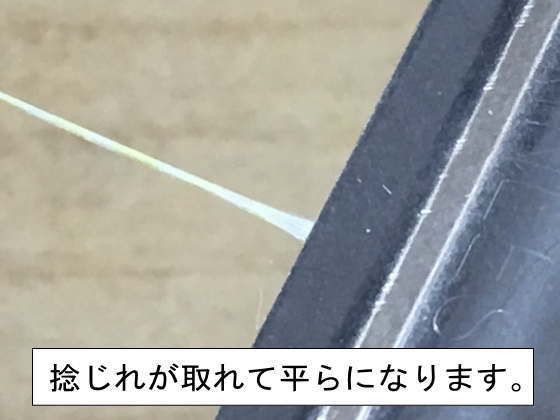

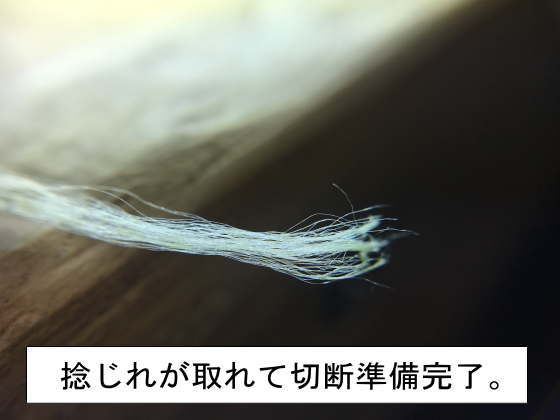

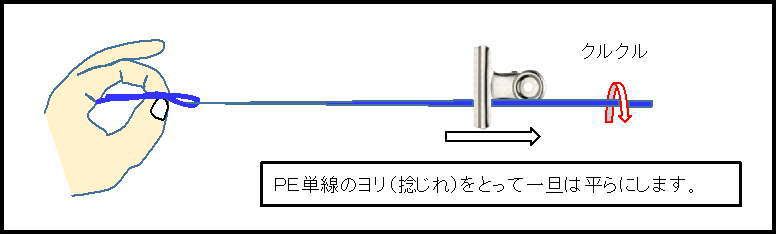

    (3)まずは付属クリップで単線の捻じれをとってください。捻じれ取りは単線を切らないようにゆっくりとクリップを走らせます。単線の端部側がグルグル回転して捻じれが取れるのが分かります。

    力糸 自作 手作り pe

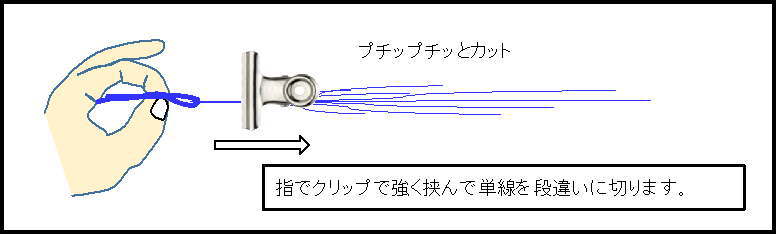

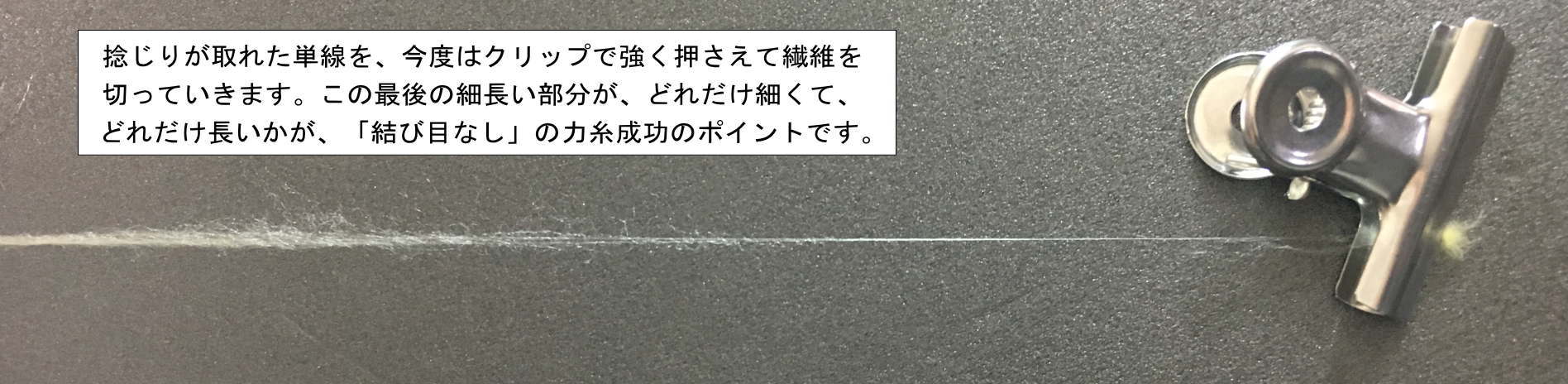

    (4)次にクリップを指で押さえ強く挟んで、PE単線の繊維を段違いに切っていきます。上から走らせてプチプチッと切って長いテーパーを作ります。(すぐに慣れます)

    力糸 自作 手作り pe
    (5)良質の力糸(結び目なしの力糸)を作るためには、この単線テーパーの最後の部分がどれだけ細い部分が長いのかが成功のポイントです。
    力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe 力糸 自作 手作り pe
    【最後に一言】
    市販クリップなら何でも使える訳ではありません。厳選したクリップを付属していますので、必ず付属クリップを使ってください。

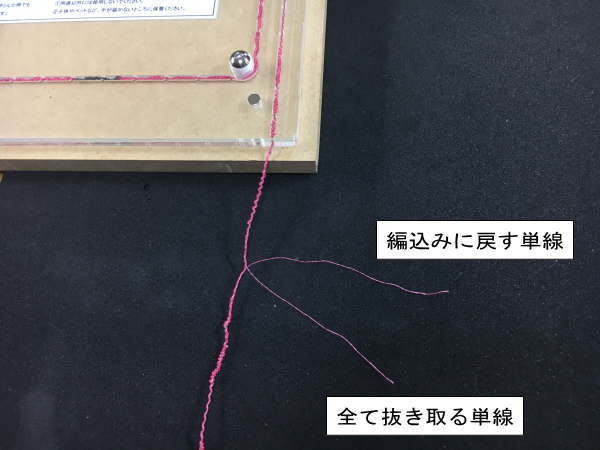

    ⑧それでは2本のPE単線の1本を編込みに引き戻します。もう一本は単線全部を抜き取ります。
      (4本目から5本目は単線テーパー化した上で編込みに戻します。)
    力糸 自作 手作り pe 力糸 自作 手作り pe

    ⑨まずは、一本を編込みに引き戻しします。PEの太い方を引っ張るとPE単線が引き込まれます。おおよそ引き込んだら指でPEラインをしごいて慣らして仕上げます。
    ⑩次にもう一本のPE単線を手に巻き付けながら全て抜き取ります。すると枝豆スリットの中でPEの膨らみが走るのが確認できます。この時、手に巻き付ける事で楽に引ける事と、抜いたPE単線のゴミが散らからないので効率的です。
    力糸 自作 手作り pe 力糸 自作 手作り pe

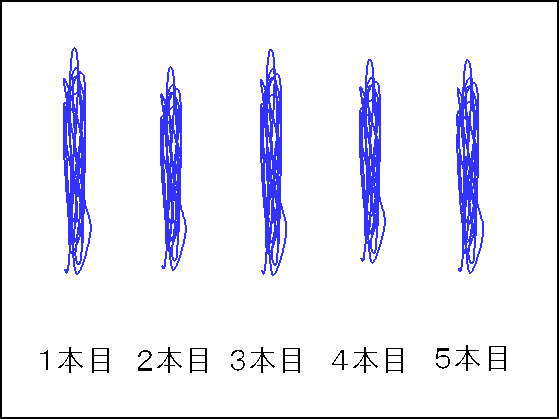

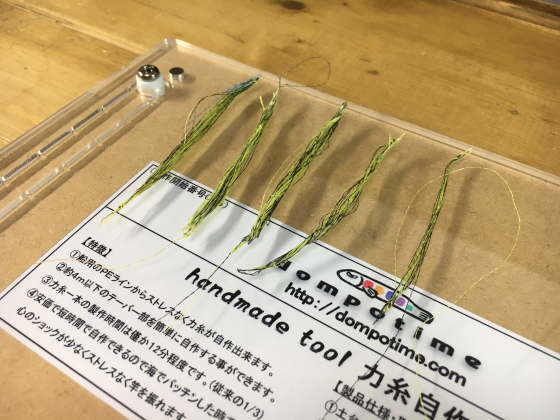

    ⑪手に巻き取ったら、PEゴミを手から抜き取って、2回折りして捻じって机に並べて置きます。何本抜いたのかが一目でわかります。
    力糸 自作 手作り pe 力糸 自作 手作り pe
    ⑫PE単線を抜き取ったら、次のテーパー計画寸法の切断部までPEラインを指でしごきながら慣らしながら治具から引き出していきます。(順次、区間毎に仕上としてシゴキと慣らしを完了させます)
    ⑬これを繰り返してテーパー計画寸法で順次抜いていきます。
    ◆stage4 PEラインの取出しチェックと追加処理◆
    ①右側出口からPEラインを指でシゴキながら慣らしながら仕上げながらPEラインを全て取り出します。取り出したPEラインは全体を再度指でしごいて慣らして仕上げてください。
    ②この段階まできたらチェックとして一旦細い方から指でしごいてみます。何もトラブルなければ、そのPEラインはパーフェクトです。(成功です)
    ③この段階で細い方から指でしごいたら緩むPE単線が出現したら本来抜いたらいけないPE単線を抜いていたという事になります。
    (大丈夫です。それでも簡単な処理方法があります。)
    ④本来、抜いたらいけない単線は下図のように他のどのラインとも絡んでいない外周を回っている単線です。(4本目や5本目から出現します)
    力糸 自作 手作り pe 力糸 自作 手作り pe

    ⑤ほとんどの人はこの段階で失敗したと思ってガッカリしたかと思いますが大丈夫です。次の処理をすれば逆にもっと良質な力糸になります。
    ⑥抜いたらいけない単線の処理は、その単線はその位置(抜いた順番)だと抜いたらいけなかった単線だったかもですが、その上の順番を超えて短くカットすれば「抜いても良い単線」に戻って変化する事が出来ます。
    ⑦つまり、失敗して抜いてはいけない単線が出現している場合は、その単線を上の順番まで入れ替わる位置(どこでもいいです)まで引き出して端部処理して戻せば処理完了です。かなり上の順番まで入れ替える場合は端部処理は必要ありません。
    ⑧具体的にはPEラインを再度治具に掛けてセットします。次に先程の抜いてはいけなかった単線を、単線端部から引き出していき、最低でも一つ上の順番が入れ替わるまで抜き出してカットして戻すだけです。

    ⑨抜く糸を失敗した場合には、上記のひと手間が増えますが、力糸テーパーラインとしてはテーパー性能が上がる方向の処置なので心のストレスは生じないかと思います。
    ⑩どこまで、その単線を上げて順番を変えるかは好みです。一つ上の順番まで上げてもいいですし、最上部の順番まで引き上げても構いません。
    ⑪最終端部を3本で計画する方は以上で作業完了です。道糸との結び目の大きさを小さくしたいなどの理由から最終端部を2本にしたい人は、stage5に進んでください。
    ◆stage5 最端部をPE単線2本で計画する場合◆
    ①力糸テーパー端部を2本までしたい場合は、道糸との結び目を小さくする事を優先している場合と思いますが、その場合は次の処理をしてください。
    ②単線3本から単線2本にしたい位置で予め8の字結びをします。
    (さすがに3本→2本では結ぶ必要があります。)
    (長さは好みですが20cm~30cm程度で良いと思います)
    ③最端部からPE単線を結び目まで引き出して切断してください。
    ④単線2本の最端部も収納時に解けないように結んでおきます。
    (これで全て作業完了です)
