    【 お知らせ 2023-05-05 】
    100号ラインカッターのページを本日(2023-05-05)に公開となりました。本日から注文を受け付けますが初回発送分は5月20日以降になりますので予めご了承願います。
    mini dompo
    釣り部門

    <製作開始番号>

    017

    100号ラインカッター

    (開拓報告書)

    販売しています

    ●開拓の経緯

    2022年8月にダメ元依頼を受けて開拓したものです。開拓内容は深海釣りに使うような極太ナイロンラインを定尺でスパスパ切断できるラインカッター治具が欲しい!との事でした。ナイロン20号でも切れるようなものという性能条件で受けました。世の中で販売しているものはないらしく面白い題材です。


    ★開拓の感想★

    やってみると簡単には切断出来ないことが判明しました。それから試行錯誤しましたがナイロン20号切断要求に対して、なんとナイロン100号まで切断できるラインカッター治具が出来上がりました。性能が良すぎて私も依頼者もビックリの開拓結果です。そんなに開拓に時間は掛かりませんでしたが性能が良かったので特許申請も済ませ定番品にしてみました。

    大物釣り 深海釣り 喰わせサビキ 泳がせサビキ ラインカッター ナイロン 切断

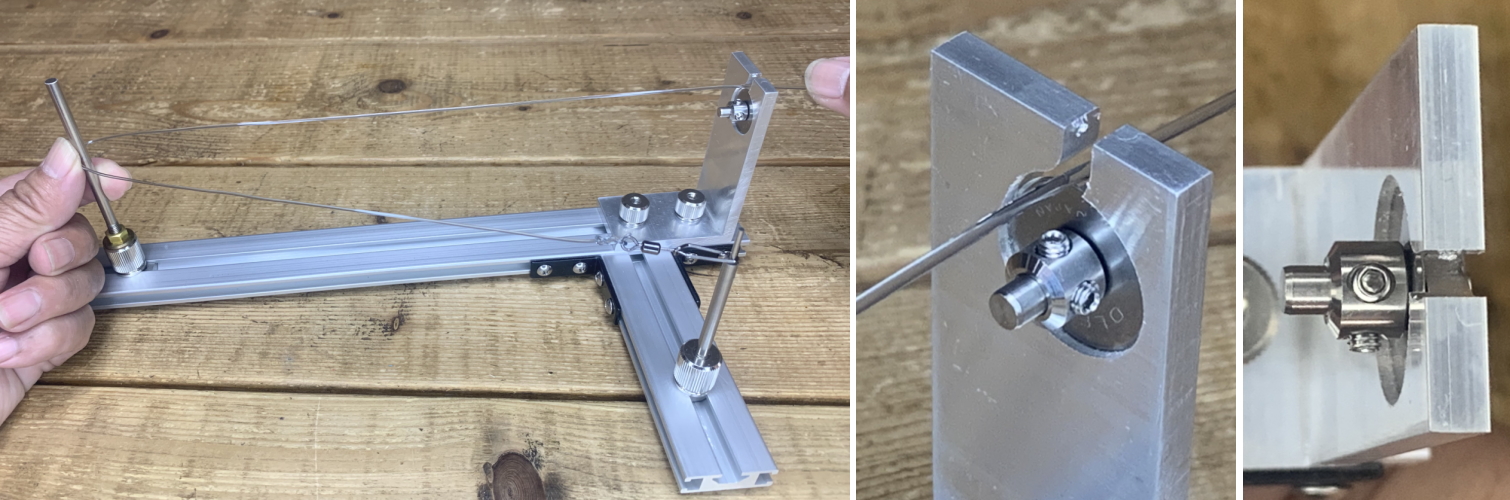

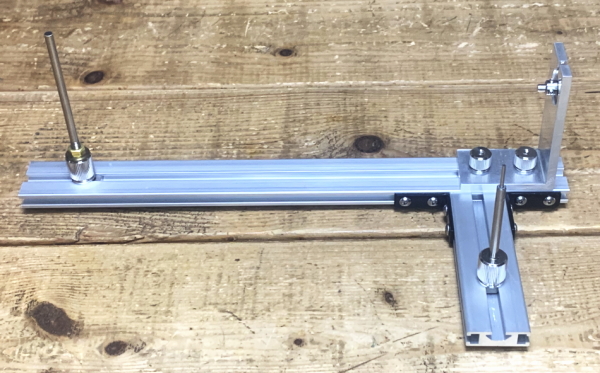

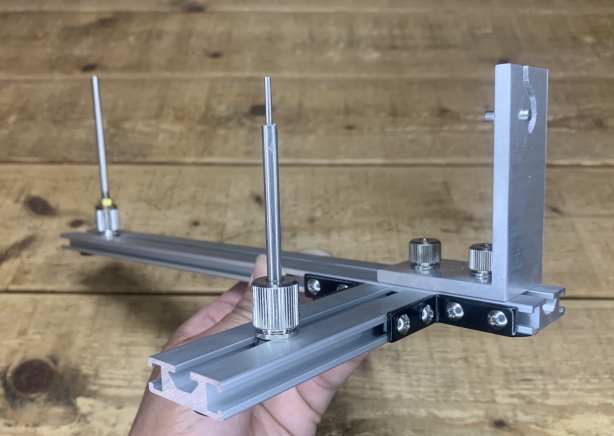

    商品名 100号ラインカッター(セット)
    構成 ①アルミレール(メイン) :30mm×10mm×300mm ゴム足
    ②アルミレール(サイド):30mm×10mm×100mm ゴム足
    ③ラインカッター   :アルミアングル・オルファーカッター(φ18)
    ④基点ピン   :本体φ4.3mm・ピン先φ1.8mm
    ⑤Uターンロッド  :ロッドφ4.3mm h=100mm
    在庫状況 ※カート画面で表示されます。
    価格 7,400円(税抜)←9,400円(一時的値下)
    注文
    送料 1000円(送料の詳しい説明はコチラ!
    お問合せ この商品についてのお問合せはこちら
    大物釣り 深海釣り 喰わせサビキ 泳がせサビキ ラインカッター ナイロン 切断

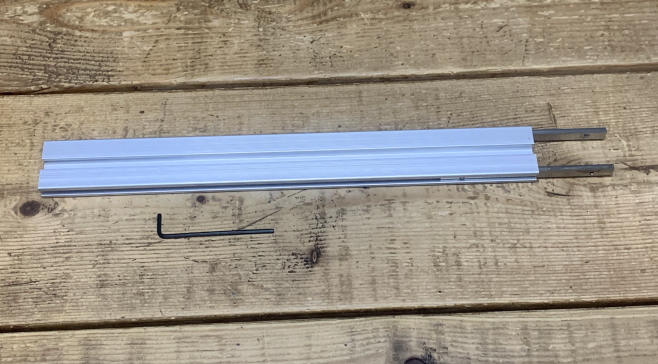

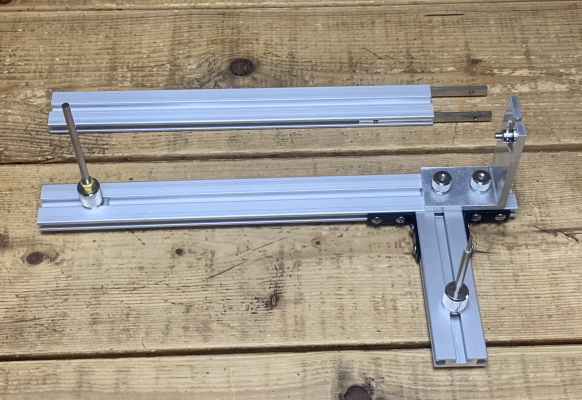

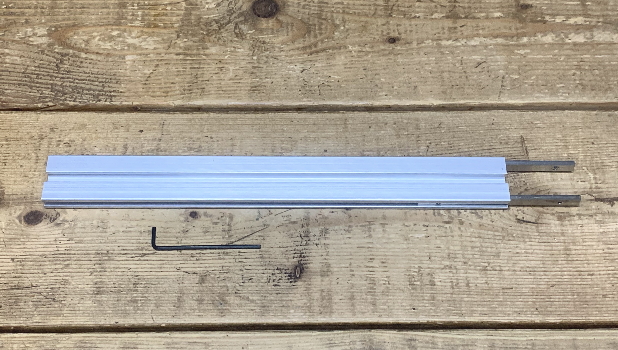

    商品名 延長アルミレール(単体)

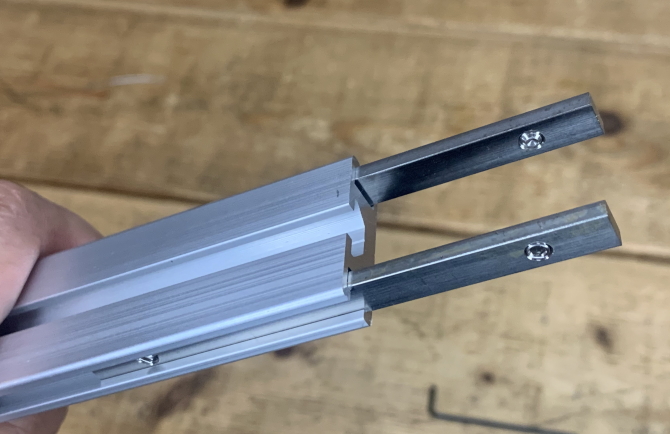

    構成 ①延長アルミレール:連結棒付アルミレール(260mm)
    ②連結用工具:六角レンチ
    在庫状況 ※カート画面で表示されます。
    説明 お好みに合わせて延長するレール数をご購入ください。固定ピンとUターンロッドを往復して使用することで手が届く範囲で作業が出来ます。ハリスが長い場合は延長アルミレール数を1~2本の追加で良いと思います。
    開拓番号016 handmadetool無限仕掛(延長レール単体)と同一商品です。
    価格 2,400円(税抜)←2,600円(一時的値下)
    注文
    送料 600円(送料の詳しい説明はコチラ!
    在庫状況 ※カート画面で表示されます。
    お問合せ この商品についてのお問合せはこちら

    お知らせ


    2023-05-17:生産開始
    2023-05-05:ホームページ開設と販売開始
    2023-03-18:加工治具等の製作開始
    2023-02-21:特許出願(PAT.P)
    2022-12-28:依頼者によるプロトテスト。(合格)
    2022-12-20:1回目の試作テスト。
    2022-12-18:1回目の試作テスト。
    2022-08-07:詳細の依頼内容確認開始(ヒアリング)
    2022-08-**:ダメ元依頼受付(千葉県)


    100号ラインカッター 仕様


    アルミレール(メイン) :アルミレール(30mm×10mm×300mm)※ゴム足付

    アルミレール(サイド):アルミレール(30mm×10mm×100mm)※ゴム足付

    ラインカッター   :アルミLアングル・オルファー円盤カッター(φ18)

    基点ピン   :本体ピン(φ4.3mm)・ピン先端(φ1.8mm)

    Uターンロッド  :ロッド(φ4.3mm前後 高さ100mm前後)


    延長アルミレール :アルミレール(30mm×10mm×260mm)※連結棒付

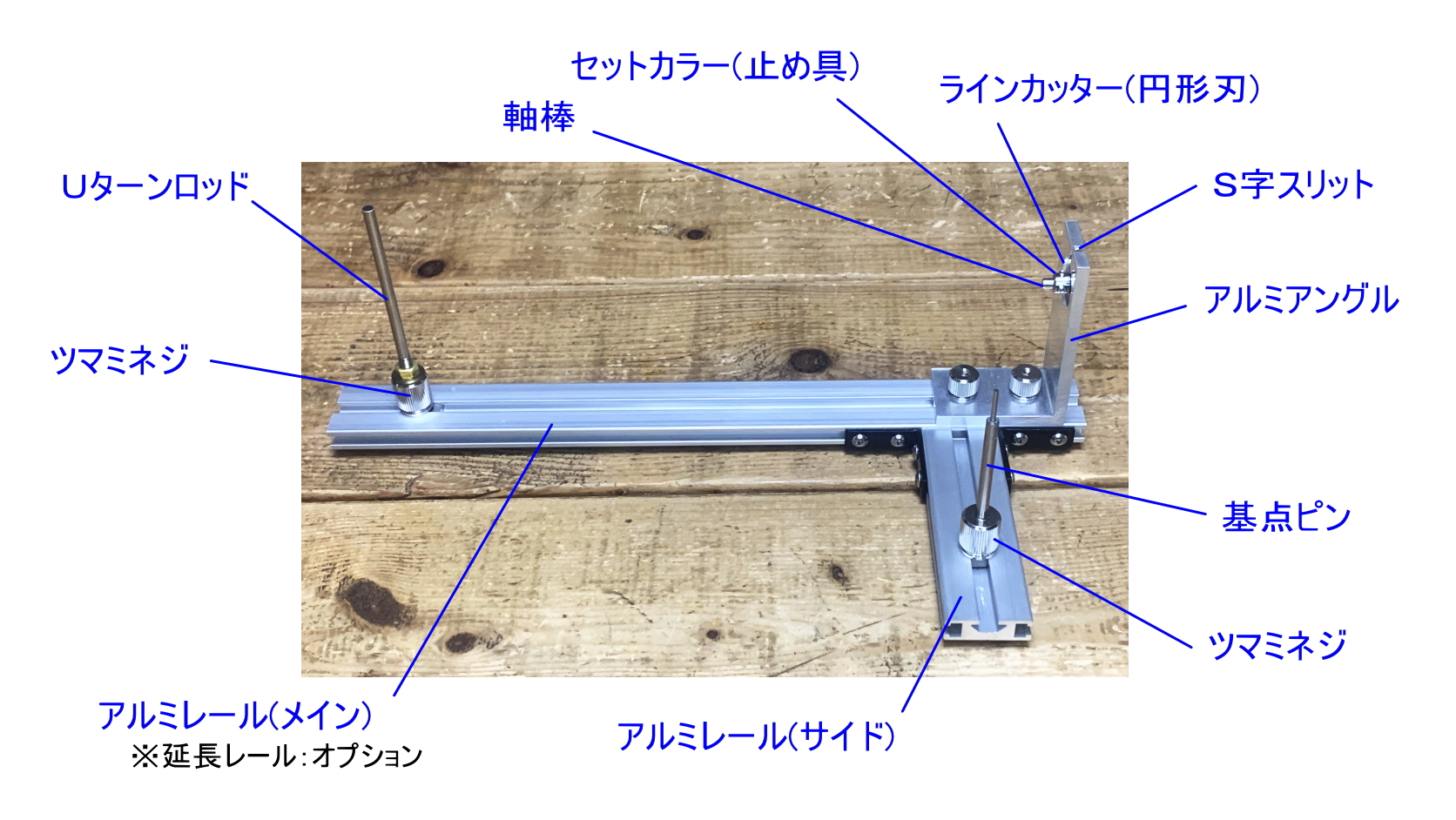

    「各部名称」

    100号ラインカッターの各部名称です。(PAT.P)
    大物釣り 深海釣り 喰わせサビキ 泳がせサビキ ラインカッター ナイロン 切断
    「特徴」

    大物釣りでの枝針仕掛けを使う釣りとして、「深海釣り」「喰わせサビキ」「泳がせサビキ」「エレベーター釣り」「飲ませサビキ」などの呼称で呼ばれる釣り方があります。
    そのような大物相手の仕掛けでは、ハリスであってもナイロン10号とか、もっと太い仕掛けではナイロン20号なども使うことがあるようです。そんな極太ナイロンラインをスパッと定尺で繰り返し切断するためのラインカッター治具になります。今回の開拓ではナイロン20号切断が要求事項でしたが、最終的な装置性能は100号まで切れるものになっています。

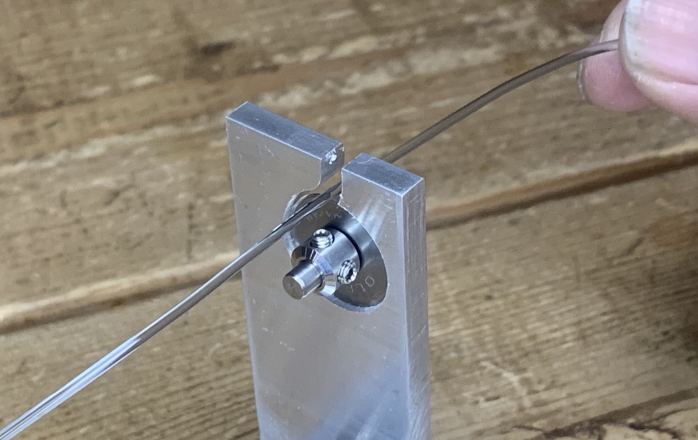

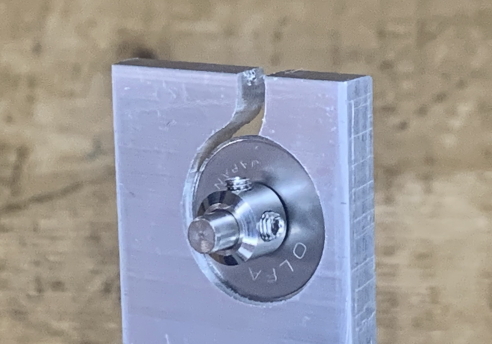

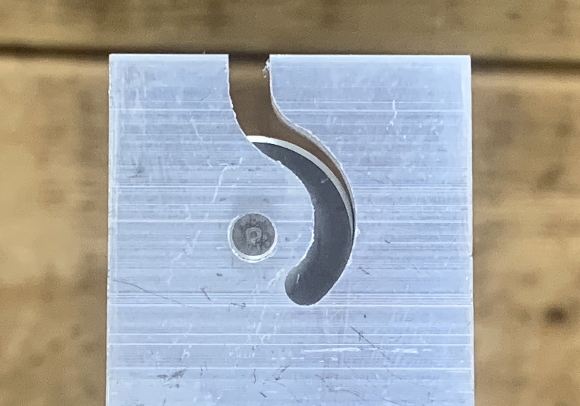

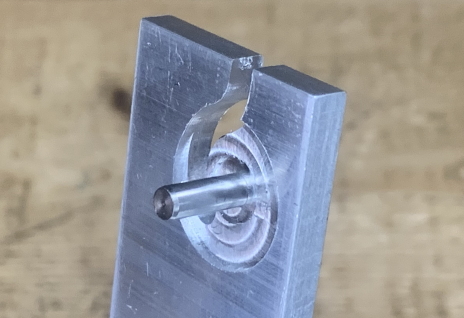

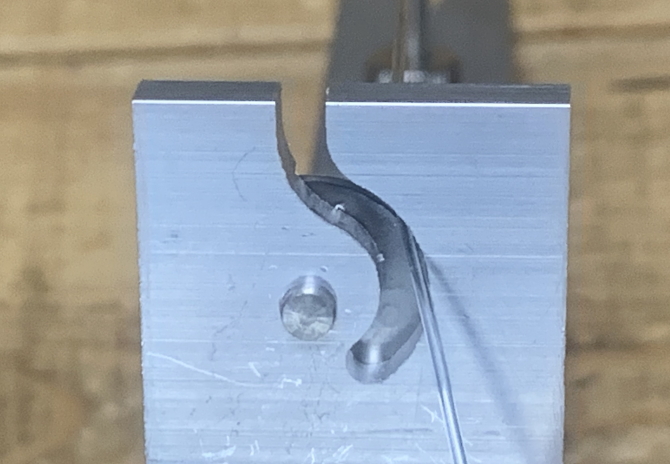

    装置特徴は、「回転自由な円盤カッター」と「S字カーブスリット」を組み合わせたことが最大の特徴です。このようにすることで引き切りによる摩擦負荷がなくスムーズに軽い力で切断出来ます。(PAT.P)
    大物釣り 深海釣り 喰わせサビキ 泳がせサビキ ラインカッター ナイロン 切断
    「説明動画」

    文章や静止画では解りにくい部分もあるため動画も撮ってみました。
    ナイロン8号、40号、80号、を使ってラインカッターの動画を撮影しています。快適に切断出来ているのが感じ取れると思います。
    「取扱説明」

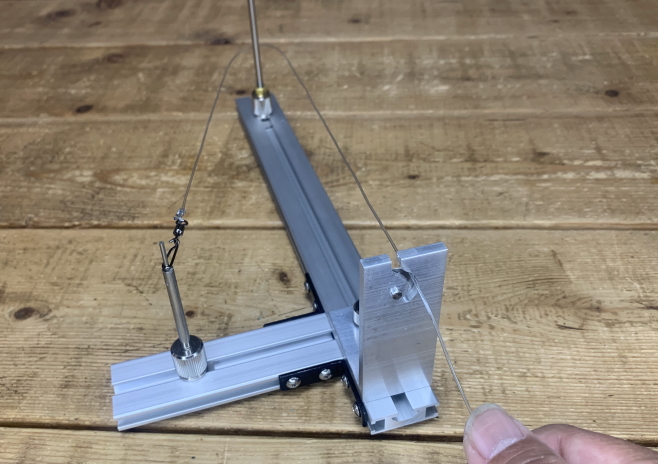

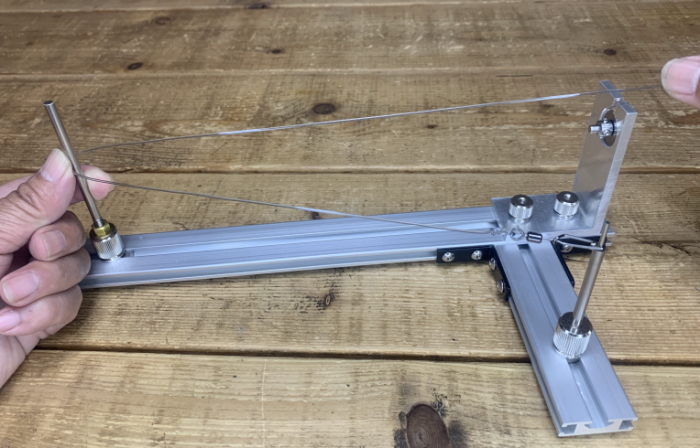

    ハリスを定尺で切断する場合、ハリス端部に針を結んだり、サルカンを結んだり、結んで環を作り、その環を本装置の基点ピンに掛けます。その基点ピンから一定の距離に配置したラインカッターのスリットにライン入れ込むだけでコクンッとラインが定尺でラインカット出来ます。

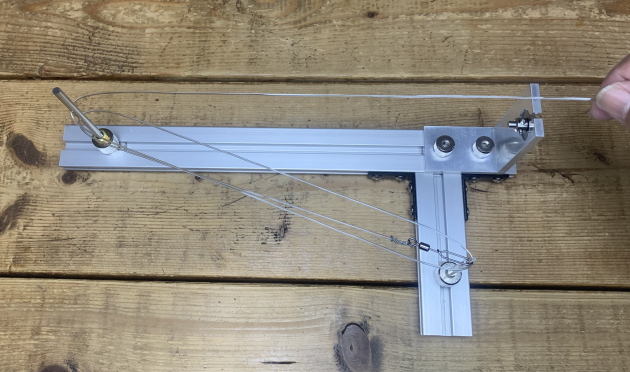

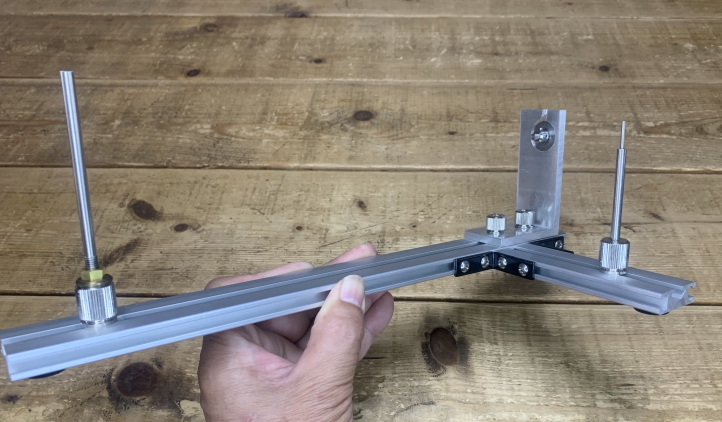

    基点ピンとUターンロッドを往復することで長いラインも定尺で切断出来ます。細いナイロンラインであればUターンロッドでラインが弛むことないため本体セットだけで問題ありません。

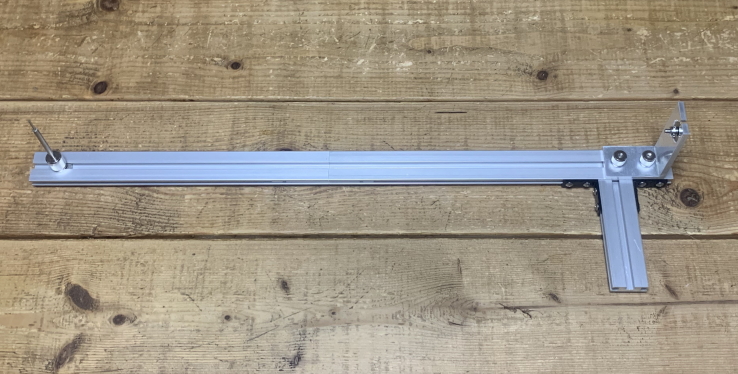

    ・・・ですが、太いナイロンラインではUターンロッドでラインの弛みがでるため、大物釣りの太いラインで精度良く同じ長さで切断したい場合には延長アルミレールのオプションを用意しています。お好みで追加してご購入ください。2連、3連と繋げれば繋げるほど長くできますが、あまりに長く連結すると手が届く範囲を超えるため作業性も考慮して追加してください。・・なので延長アルミレールは必要ならばプラス1本、多くてもプラス2本で十分と思います。

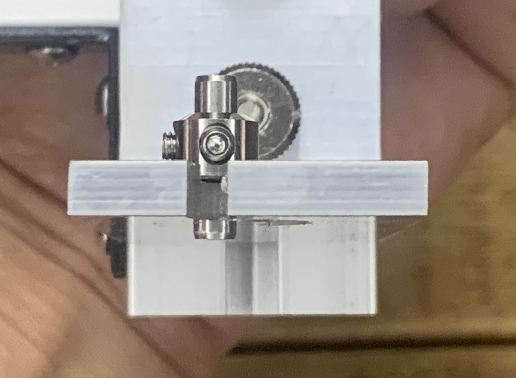

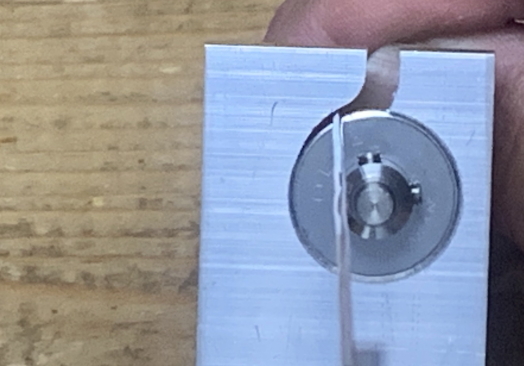

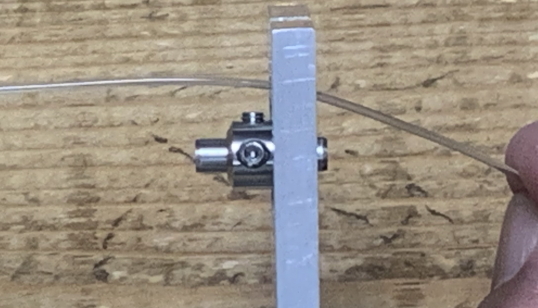

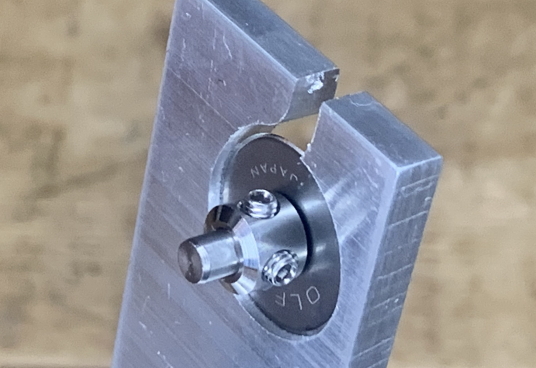

    ラインカッターは取り付け向きがあります。逆向きに取り付けると刃が破損しますのでご注意ください。ナイロンにテンションを掛けて円盤カッターに当てる際に円盤カッターがアルミアングル側に押し当てられる向きが正しいセット方向です。

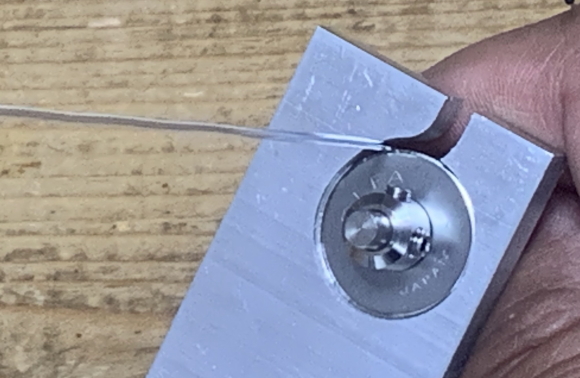

    あとは十分にラインにテンションを掛けてスリットに入れていけば簡単に切断できます。必ずテンションを掛けて張った状態で刃に降ろしていってください。

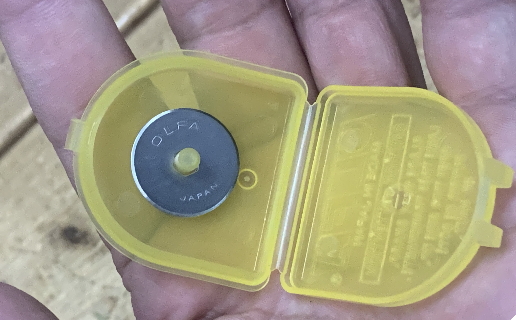

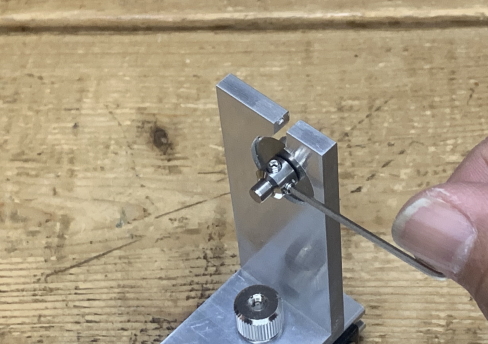

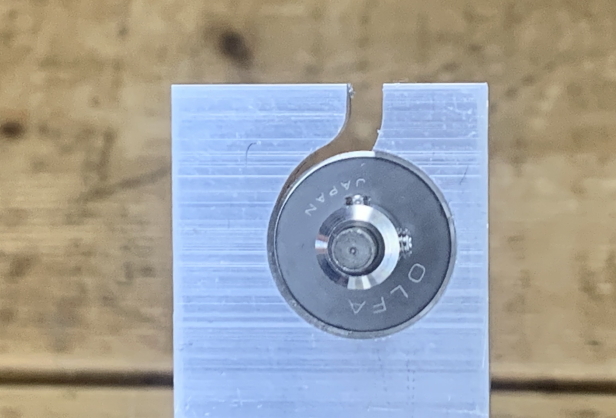

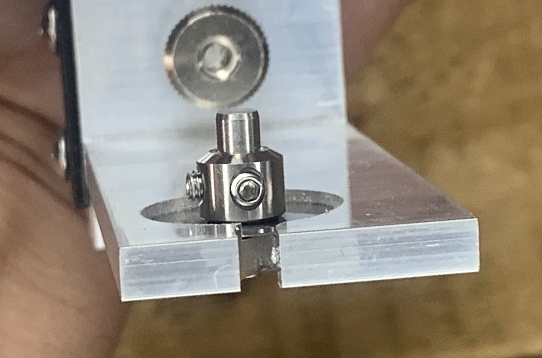

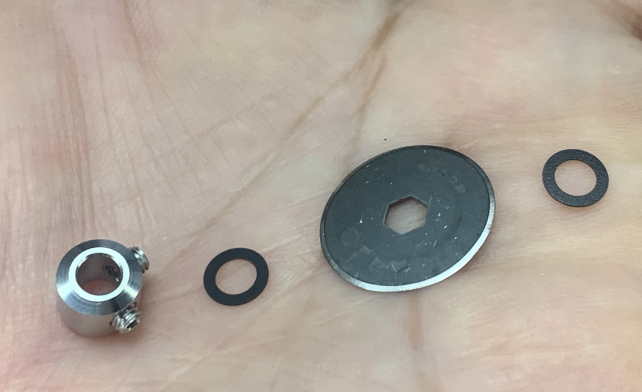

    円盤カッターの刃を交換する場合はセットカラーに付いている六角イモネジの2カ所を緩めて刃を取り出して新しい刃と交換してください。六角レンチを付属していますので無くさないようにお願いします。もし紛失された場合は100円ショップかホームセンターで六角レンチ(サイズ1.5)をご購入ください。円形刃は全周が刃ですので十分注意して作業してください。
    使用方法は以下の「取扱説明書」でも確認できます。
    [取扱説明書(印刷用PDF)]
    「適合切断長さ」

    比較的細いラインでUターンロッドで折り返しても精度が出る場合と、比較的太いラインでUターンロッドで折り返さないで延長レールだけで直線的に切断長さの精度を出したい場合などの取扱別の適合切断長さです。
    【取扱別の適合切断長さ】
    サイズ 本体のみ 延長レール(1本) 延長レール(2本)
    折り返し1回 550mm 800mm 1050mm
    折り返し2回 1050mm 1300mm 1550mm
    直線カット 300mm 550mm 800mm

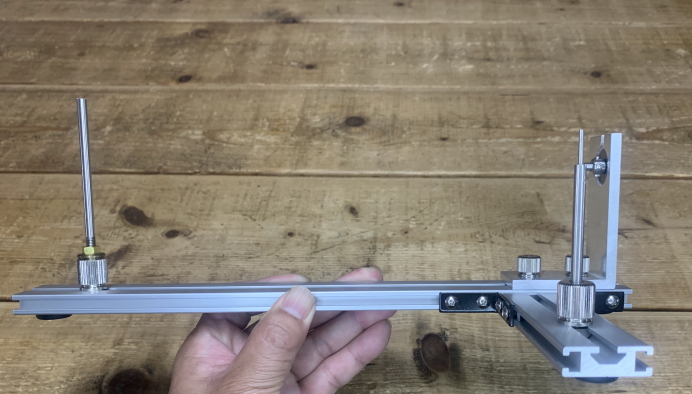

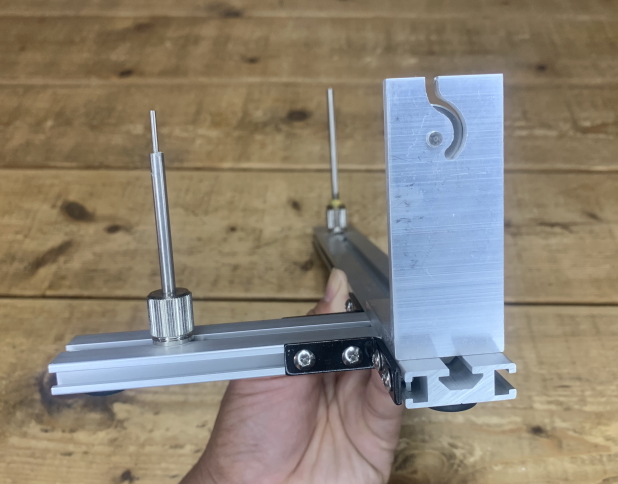

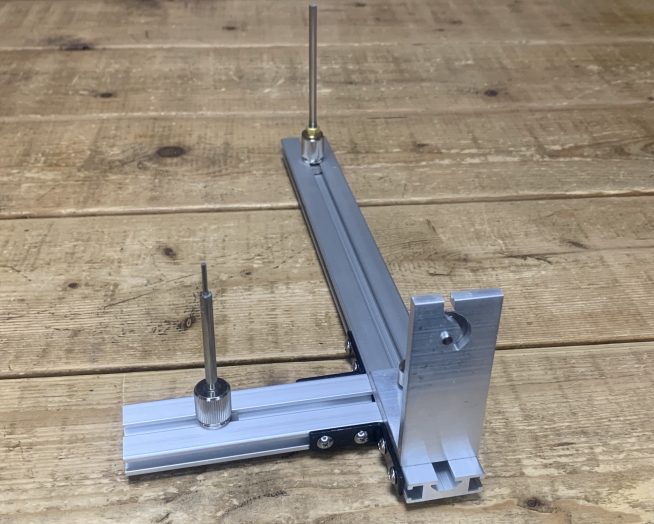

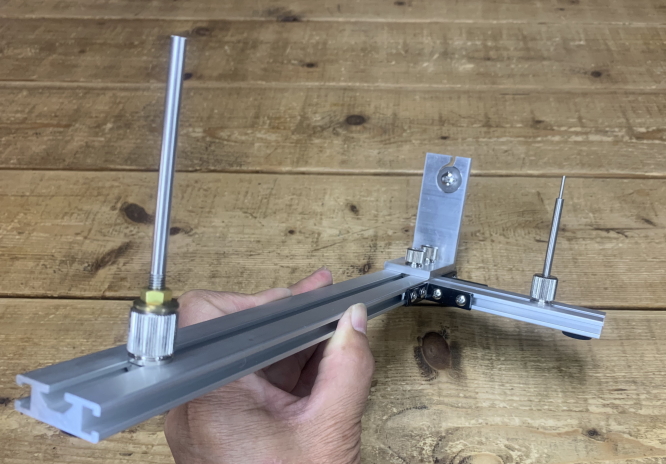

    「各部写真」
